сделаю
у меня "черная полоса": заболел, насморк, 37-38 температура, лопнула труба и залило квартиру (но хоть так, был дома и успел спасти бОльшую часть всего)
К1946ВМ014
Сообщений 31 страница 45 из 45
Поделиться312026-02-13 22:48:07
Поделиться322026-02-14 01:38:03
- Активный участник
- Откуда: Екатеринбург
- Зарегистрирован: 2013-10-31
- Приглашений: 0
- Сообщений: 144
- Уважение: [+33/-4]
- Позитив: [+1/-4]
- Пол: Мужской
- Возраст: 45 [1980-06-30]
- Провел на форуме:
2 дня 20 часов - Последний визит:
2026-02-27 15:40:43
Кошмар, желаю скорейшего выздоровления и квартире тоже.
Поделиться332026-02-14 08:31:23

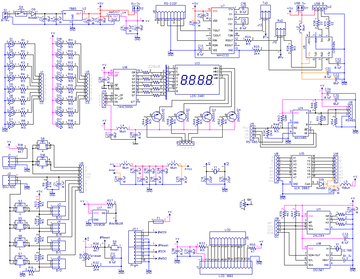

Список компонентов
"#";"RefDes";"Value";"Name";"Pattern";"Quantity"
"1";"C1, C4, C5, C7, C8, C9, C10, C11, C12, C13, C16, C18, C19, C24, C25, C30, C32";"0.1uF";"CAP_0805";"CAP_0805_M";"17"
"2";"C2, C3, C6, C17, C20, C23, C27, C35";"10uF";"CAP_0805";"CAP_0805_M";"8"
"3";"C14, C15";"22pF";"CAP_0805";"CAP_0805_M";"2"
"4";"C21, C22, C26, C28, C29, C33, C34";"0.1uF";"74HC595";"CAP_0805_M";"7"
"5";"C31";"10uF";"74HC595";"CAP_0805_M";"1"
"6";"D1, D2, D3, D4, D5, D6, D7, D8, D10, D11, D12, D13, D14, D15, D16, D17";"";"LED 0805";"LED_0805_M";"16"
"7";"D9, D19";"1N4007";"DIODE SMB";"SMB";"2"
"8";"D18";"Питание";"LED 0805";"LED_0805_M";"1"
"9";"F1";"500mA";"RES_1813";"RES_1813";"1"
"10";"J1";"ADC Btn";"HDR-1x3";"HDR-1x3";"1"
"11";"J2";"Gnd Vcc";"HDR-1x3";"HDR-1x3";"1"
"12";"J3";"3v";"HDR-1x2";"HDR-1x2";"1"
"13";"J4";"Vcc";"HDR-1x3";"HDR-1x3";"1"
"14";"J5";"A U B";"HDR-1x3";"HDR-1x3";"1"
"15";"J6";"A R B";"HDR-1x3";"HDR-1x3";"1"
"16";"J7";"A L B";"HDR-1x3";"HDR-1x3";"1"
"17";"J8";"A D B";"HDR-1x3";"HDR-1x3";"1"
"18";"J9, J14";"";"HDRF-2x20";"HDRF-2x20";"2"
"19";"J10";"Rx";"HDR-1x3";"HDR-1x3";"1"
"20";"J11";"Prgm";"IDC2X5M";"IDC10M";"1"
"21";"J12";"Tx";"HDR-1x3";"HDR-1x3";"1"
"22";"J13";"";"292304-1";"292304-1";"1"
"23";"J15, J17, J18, J20, J22";"";"HDRF-1x4";"HDRF-1x4";"5"
"24";"J16";"LCD";"HDRF-1x16";"HDRF-1x16";"1"
"25";"J19";"LCD";"HDRF-1x11";"HDRF-1x11";"1"
"26";"J21";"BAT";"HDR-1x2";"HDR-1x2";"1"
"27";"J23";"GND";"HDR-1x3";"HDR-1x3";"1"
"28";"J24";"USB";"HDR-1x2";"HDR-1x2";"1"
"29";"L1, L4";"10uH";"IND_1206_M";"IND_1206_M";"2"
"30";"L2, L3";"10uH";"IND_0805";"IND_0805";"2"
"31";"L5";"100uH";"INDI";"IND_500";"1"
"32";"Q1, Q2, Q3, Q4";"MMBT2222A";"SOT23-3";"SOT23";"4"
"33";"R1, R2, R3, R4, R5, R6, R7, R8, R11, R12, R13, R14, R15, R16, R17, R18, R24, R28, R32, R40, R44, R46, R48, R49, R52, R54";"1K5";"RES_0805";"RES_0805_M";"26"
"34";"R9";"47K";"RES_0805";"RES_0805_M";"1"
"35";"R10, R26, R27, R39, R47";"4K7";"RES_0805";"RES_0805_M";"5"
"36";"R19, R20, R21, R22, R23";"1K0";"RES_0805";"RES_0805_M";"5"
"37";"R25, R34";"2K4";"RES_0805";"RES_0805_M";"2"
"38";"R29";"4K2";"3306F-1-202";"BOURNS_3306F";"1"
"39";"R30, R31";"22";"RES_0805";"RES_0805_M";"2"
"40";"R33";"";"RES_0805";"RES_0805_M";"1"
"41";"R35, R36, R37, R38, R41, R42, R45, R50, R51, R53";"120";"RES_0805";"RES_0805_M";"10"
"42";"R43";"120K";"RES_0805";"RES_0805_M";"1"
"43";"S1";"";"2pin 5.08mm";"2pin vint";"1"
"44";"S2";"L";"Button big";"PTS-125-S";"1"
"45";"S3";"A";"Button big";"PTS-125-S";"1"
"46";"S4";"On/Off";"";"";"1"
"47";"S5";"U";"Button big";"PTS-125-S";"1"
"48";"S6";"D";"Button big";"PTS-125-S";"1"
"49";"S7";"B";"Button big";"PTS-125-S";"1"
"50";"S8";"R";"Button big";"PTS-125-S";"1"
"51";"S9";"";"Button 6x6";"Btn 6x6";"1"
"52";"U1, U2, U5, U12, U17";"";"Jack 1x8 F";"SIP-8/20.32x2.5x2.54";"5"
"53";"U3";"78M05";"78M05CDT";"TO-251HS";"1"
"54";"U4";"AMS1117";"AMS1117";"SOT223-4";"1"
"55";"U6";"";"";"";"1"
"56";"U7";"MAX232";"MAX232AESE";"SOIC-16/150mil";"1"
"57";"U8";"K1946BM014";"ATMEGA8535-16AU";"QFP44P80_1200X1200X120L60X37N_AD2";"1"
"58";"U9";"";"CH340N";"SOIC-8/150mil";"1"
"59";"U10";"";"74HC595";"SOIC-16/150mil";"1"
"60";"U11";"EEPROM";"SOIC-8/150mil";"SOIC-8/150mil";"1"
"61";"U13";"LDS-3461BX";"LDS-3461BX";"DIP-12D/300mil_8.4";"1"
"62";"U14";"MAX485";"MAX485CPA";"SOIC-8/150mil";"1"
"63";"U15";"";"ULN2003D";"SOIC-16/150mil";"1"
"64";"U16";"DS1307";"SOIC-8/150mil";"SOIC-8/150mil";"1"
"65";"U18, U19, U20, U21, U22, U23";"";"RES_0603";"RES_0603_M";"6"
"66";"X1";"32.768 KHz";"32.768 KHz 12.5pF";"3215 FC-135 KX-327NHT";"1"
"67";"Y1";"";"Crystal 5032";"4SMX";"1"
сохранить в текстовый файл как CSV
Поделиться342026-02-14 09:47:36
Пояснения:
R24/R25/R28 и R34/R40 - делитель напряжения. Актуально тогда, когда МК питается от 3в, а вся остальная схема - от 5в
Если питать от 3v не планируете - R24 и R34 не паять.
А вместо R25, R28, R40 впаять перемычку или низкоомный резистор.
В цепи MAX485 на выходе данных есть подтягивающий резистор R43. В 99% случаев он не нужен. Но попадались модели этой микросхемы, когда перевод её в режим передачи создавал генерацию мусора на выходе приёмника. Можно впаять резистор 100-200 кОм, он не мешает.
Там же:
R50 - 120 Ом, паять если надо.
R46/R54 - смещение уровня напряжения линии. Паять, если понимаете как это работает. Если работает без них (а на коротких линиях будет работать), то не паять.
Отредактировано Александр Д. (2026-02-14 09:50:10)
Поделиться352026-02-21 12:18:57
Всё, данного МК больше нет в продаже на Озоне.
В ЧипДип он с доставкой стоит в 3 раза дороже )))
Поделиться362026-02-21 14:07:32
- Активный участник
- Откуда: Рыбовск
- Зарегистрирован: 2024-06-15
- Приглашений: 0
- Сообщений: 139
- Уважение: [+20/-0]
- Позитив: [+39/-0]
- Провел на форуме:
3 дня 13 часов - Последний визит:
Сегодня 16:06:08
Да, таков капок.
В промэлектронику завезли AVRы. Кто желает импортоприобщиться обратно - успевайте (мало ли что там потом...).
Поделиться382026-02-22 19:18:45
- Активный участник
- Откуда: Екатеринбург
- Зарегистрирован: 2013-10-31
- Приглашений: 0
- Сообщений: 144
- Уважение: [+33/-4]
- Позитив: [+1/-4]
- Пол: Мужской
- Возраст: 45 [1980-06-30]
- Провел на форуме:
2 дня 20 часов - Последний визит:
2026-02-27 15:40:43
Спасибо, буду постепенно напаивать, часть деталюшек уже есть. Я прикинул, по размерам можно в нано форм-фактор уложиться. Может кто наваяет плату. Тогда можно стандартные шилды использовать для неё, а не вот это вот всё.
Пробовал мелкие загрузчики с этим мк, работает. Можно шить через Arduino IDE.
Поделиться392026-02-22 22:36:53
я сперва хотел под шилды, но заказчику это не нужно было. Все вопросы - к Саше
Skull
Да и МК уже не продаётся на Озоне ))
Отредактировано Александр Д. (2026-02-23 09:45:10)
Поделиться402026-02-23 01:16:22
Александр Д. написал(а):
Да и МК уже не продаётся на Озоне ))
А это точно был аналог изготовленный в РФ?
Может у китайцев меги заказали и нанесли свою маркировку (или это сделали китайцы по просьбе заказчика).
Поделиться412026-02-23 09:28:51
Ох, Пётр, не знаю!
ОЧЕНЬ хочется надеяться, что хотя бы это мы делаем.
Хотя пишут, что в "нашем" - не Flash, a EEPROM. Поэтому можно не стирать память программ перед загрузкой. Но я ничего не менял в настойках Баскома и так работало.
Отредактировано Александр Д. (2026-02-23 09:48:20)
Поделиться422026-02-23 09:39:59
uni написал(а):
использовать для неё, а не вот это вот всё
А вообще, интереснейшая картина
Купили 11 плат.
Два отзыва (выше указанный и еще один) можно понять как негативные, два - как хвалебные и позитивные
причем, на просьбу ответить "а что не так" - расшифровок не получено.
цитаты:
1.
- Первое что бросается в глаза это отсутствие заливки на верхнем слое и неравномерная сетка трассировки дорожек.
- Заливка - это про медь? А зачем тут заливать? Мне нужна наглядность.
- Заливка - это полигон, чем больше меди тем лучше. На двухслойных платах хорошим стеком будет: нижний слой GND, верхний - питание, всё свободное пространство без сигнальных дорожек так заполнять. Как писал выше для отладочной платы сгодится, плюс ещё частоты на плате не высокие, всего то до 16 МГц. Я глобально не исследовал токовые контуры, может где-то, что-то и пересекается не совсем корректно. Вот ещё, цепь питания +5В погано сделана, со сквозными дорожками
К сожалению, на просьбу расшифровать - игнор и "Желаю удачи в ваших будущих проектах 🤝"
2.
Длинный хвалебный текст, и "2 марта обнародуют отзыв. А сейчас выражаю свое мнение о продукте заказом еще двух экземпляров." - купил в итоге 4 платы
ps
Сам МК мне не интересен, плату сделал исключительно из-за скуки и просьбы Саши Skull
За основу брал свой древний проект, 15-летней давности: делал стенд для кружковцев. Только добавил USB и по мелочи, да перевёл всё в SMD: раньше были выводные- чтобы дети учились паять
Отредактировано Александр Д. (2026-02-23 09:50:13)
Поделиться432026-02-23 16:36:04
- Активный участник
- Откуда: Екатеринбург
- Зарегистрирован: 2013-10-31
- Приглашений: 0
- Сообщений: 144
- Уважение: [+33/-4]
- Позитив: [+1/-4]
- Пол: Мужской
- Возраст: 45 [1980-06-30]
- Провел на форуме:
2 дня 20 часов - Последний визит:
2026-02-27 15:40:43
Контроллер конечно маленький совсем по современным меркам. Попробовал в него залить один проект с нано, усечённый, к сожалению, походу ОЗУ не хватает. Чего там с таким ОЗУ сделаешь, ногами только немного подрыгать, не развернёшься. У меня есть оригинальная отладка, я её немного допилил, чтобы ресет работал для Arduino IDE.
Поделиться442026-02-23 18:36:05
а зачем вы его вообще покупали? )) Изначально же было указано: 8535, 8 КБ флеша и весьма мало ОЗУ...
Ладно кому-то по 719 ФЗ надо, там НАДО, хоть как выкручивайся, а НАДО!
Поделиться452026-02-25 13:14:10
- Активный участник
- Откуда: Екатеринбург
- Зарегистрирован: 2013-10-31
- Приглашений: 0
- Сообщений: 144
- Уважение: [+33/-4]
- Позитив: [+1/-4]
- Пол: Мужской
- Возраст: 45 [1980-06-30]
- Провел на форуме:
2 дня 20 часов - Последний визит:
2026-02-27 15:40:43
Для коллекции Невиданный до селе отечественный зверь
