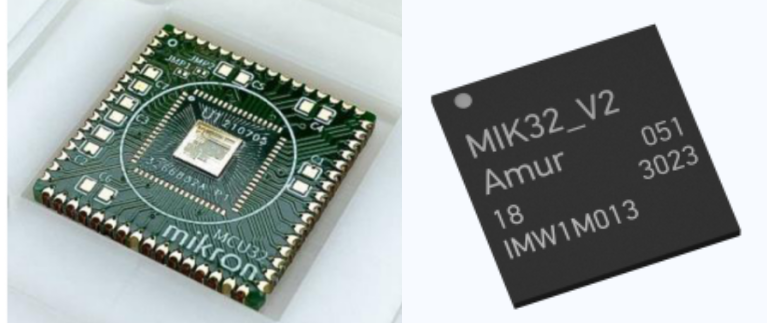

Компания «Микрон» (входит в ГК «Элемент») запустила массовые продажи микроконтроллера MIK32 «Амур» (К1948ВК018) общепромышленного применения на архитектуре RISC‑V.
https://habr.com/ru/news/795355/
https://upforme.ru/uploads/0000/25/b8/1743/t36522.png
Технические характеристики:
Ядро:
- RISC-V.
Интерфейсы:
- SPI (2 шт), I2C (2 шт), UART (2 шт), датчик температуры;
- АЦП 12 бит, 8 каналов, частота дискретизации до 1 МГц;
- ЦАП 12 бит, 2 канала, частота дискретизации до 1 МГц;
- Часы реального времени с поддержкой полного календаря;
- Поддерживаемые частоты опорного тактового сигнала 1-32 МГц;
- Watchdog.
Память:
- ОПЗУ (Однократно программируемая ПЗУ) - 256 бит;
- ОЗУ - 16 КБ;
- ПЗУ (EEPROM) - 8 КБ;
- Подключаемая внешняя память программ (QSPI Flash) - до 16 МБ;
- Кэш память внешней шины памяти программ - 1 кБ.
Таймеры:
- Таймеры 16- и 32-разрядов с поддержкой ШИМ, захвата/сравнения сигналов.
Особенности:
- Аппаратная поддержка крипто-алгоритмов ГОСТ 34.12-2018 и AES128;
- Рабочие температуры -40…+85 C;
- Корпус QFN64.

Цены, правда, кусаются или "сюрприз будет"... ;)

MIK32 АМУР (К1948ВК018), Микроконтроллер 32-Бит, RISC-V, 32МГц, OTP 256 бит [QFN-64]
https://www.chipdip.ru/product0/9001456984
Тут же весьма подробный ДШ (техническое описание).

ELBEAR: самая российская Arduino-совместимая плата на отечественном микроконтроллере MIK32 АМУР (Микрон)
https://elron.tech/russian-arduino-compatible-board/

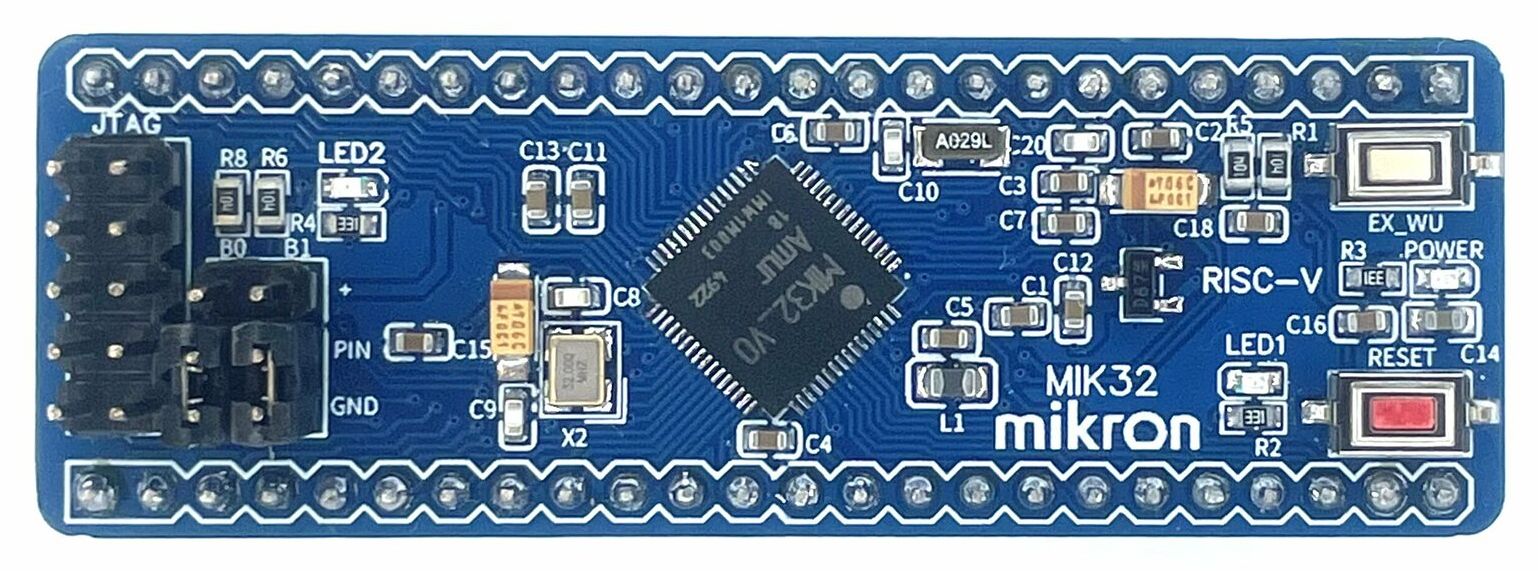

Существует еще в таком формфакторе
https://upforme.ru/uploads/0000/25/b8/1743/t51695.jpg

0

2

  • Автор: kestrel
  • Активный участник
  • kestrel
  • Зарегистрирован: 2009-11-04
  • Приглашений: 0
  • Сообщений: 118
  • Уважение: [+15/-1]
  • Позитив: [+5/-1]
  • Провел на форуме:
    9 дней 13 часов
  • Последний визит:
    Сегодня 13:19:54

Chip&Dip
К1948ВК018 в группе «Микроконтроллеры» -3000 руб.
Aliexpress
Devboard Ultimate Pico RP2040 128 Мбит 16 Мб -191 руб. с бесплатной доставкой
как говорится:
«Drive One» («Возьми и езжай»)
и
«Feel the Difference» («Почувствуй разницу»)

0

3

  • Автор: Александр Д.
  • Модератор
  • Зарегистрирован: 2009-04-14
  • Приглашений: 0
  • Сообщений: 2419
  • Уважение: [+290/-12]
  • Позитив: [+432/-66]
  • Пол: Мужской
  • Возраст: 47 [1978-11-18]
  • Провел на форуме:
    1 месяц 18 дней
  • Последний визит:
    Сегодня 16:23:22
Nord написал(а):

поддержка крипто-алгоритмов

да, каждый день мне надо))))))))
а хрен вы его купите партией 100 штук. Даже не буду смотреть.
Интересно, а на выставке, что через 6 дней, будет эта контора? ))
чисто постебаться, как пару лет назад... ((

0

4

  • Автор: Александр Д.
  • Модератор
  • Зарегистрирован: 2009-04-14
  • Приглашений: 0
  • Сообщений: 2419
  • Уважение: [+290/-12]
  • Позитив: [+432/-66]
  • Пол: Мужской
  • Возраст: 47 [1978-11-18]
  • Провел на форуме:
    1 месяц 18 дней
  • Последний визит:
    Сегодня 16:23:22

checkpoint
25 фев в 21:21

Похоже, что это тот самый чип про который упоминал Макс Горшенин в своих видео - это перемаркировка китайского варианта STM32 на ядре RISC-V. НИИЭТ закупает у китайцев готовые микросхемы, срезает с корпуса маркировку лазером и клеит свои стикеры. Это, в том числе, видно по документации, она написана на "чинглише". ;-)

Да, это оно. Судя по просматривающемуся ARM то была перемаркировка нативного STM32 под своё изделие. Но после таких фокусов я бы не стал приобетать и использовать продукцию НИИЭТ, какой бы она ни была.

UPD: Сейчас присмотрелся, так это же GigaDevice! Сравните начинку K1921BK01T2 и K1921BГ015, вдруг случайно окажется, что это близнецы братья. ;-)

Да, это GD32F427ZGT6. Даташит на K1921BK01T2 отличается от него только тем, что НИИЭТ от туда логотип GigaDevice вырезали )

0

5

  • Автор: Кот Обормот
  • Активный участник
  • Кот Обормот
  • Откуда: Рыбовск
  • Зарегистрирован: 2024-06-15
  • Приглашений: 0
  • Сообщений: 122
  • Уважение: [+18/-0]
  • Позитив: [+35/-0]
  • Провел на форуме:
    3 дня 1 час
  • Последний визит:
    Сегодня 11:57:42

К1946ВМ014 (аналог atmega8535). Импортозамещайтесь кому нужно. ;D

0

6

  • Автор: Александр Д.
  • Модератор
  • Зарегистрирован: 2009-04-14
  • Приглашений: 0
  • Сообщений: 2419
  • Уважение: [+290/-12]
  • Позитив: [+432/-66]
  • Пол: Мужской
  • Возраст: 47 [1978-11-18]
  • Провел на форуме:
    1 месяц 18 дней
  • Последний визит:
    Сегодня 16:23:22

не очень полный )))
Моя статья и поделка (участник нашего форума - Саша М. - предложил)

Гербер - всем желающим. Ссылка на файлообменник.
Ссылка для скачивания: https://transfiles.ru/4w8kp

https://pikabu.ru/story/plata_razrabotc … 4_13504498

https://cs20.pikabu.ru/s/2025/12/16/07/krdkw6vj.jpg

https://cs16.pikabu.ru/s/2025/12/18/12/sfssiwe5_lg.jpg

Отредактировано Александр Д. (2025-12-22 18:15:16)

0

7

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2148
  • Уважение: [+444/-14]
  • Позитив: [+28/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 19 дней
  • Последний визит:
    Сегодня 16:42:00
Nord написал(а):

- ОПЗУ (Однократно программируемая ПЗУ) - 256 бит;

Это зачем надо? Флеш не смогли добавить и побольше 256 байт?

Александр Д. написал(а):

это перемаркировка китайского варианта STM32 на ядре RISC-V.

Я может чего-то не знаю, но разве есть STM32 на ядре RISC-V? Они на армах.
Может имели в виду китайские аналоги?

Александр Д. написал(а):

Да, это GD32F427ZGT6.

Вполне возможно что GigaDevice, но другая модель потому что эта на ARM Cortex-M4.

0

8

  • Автор: kotik
  • Администратор
  • kotik
  • Откуда: Лисичанск
  • Зарегистрирован: 2007-02-05
  • Приглашений: 0
  • Сообщений: 100
  • Уважение: [+15/-0]
  • Позитив: [+10/-0]
  • Пол: Мужской
  • Возраст: 55 [1970-03-27]
  • Провел на форуме:
    2 дня 7 часов
  • Последний визит:
    Сегодня 18:01:12

На Пикабу не регился, спрошу тут:

Код:
Хитрая клавиатура: кнопки можно подключить как на дискретные входы, а можно переставить перемычки и получать клавиатуру на АЦП.

А схемка присутствует?

0

9

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2148
  • Уважение: [+444/-14]
  • Позитив: [+28/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 19 дней
  • Последний визит:
    Сегодня 16:42:00
kotik написал(а):

А схемка присутствует?

В первом случае, кнопки на выводы. А во втором, делители на резисторах. На плате резисторы видны.
https://upforme.ru/uploads/0000/25/b8/385/t16017.jpg

Отредактировано Пётр (2025-12-22 23:52:02)

+2

10

  • Автор: Александр Д.
  • Модератор
  • Зарегистрирован: 2009-04-14
  • Приглашений: 0
  • Сообщений: 2419
  • Уважение: [+290/-12]
  • Позитив: [+432/-66]
  • Пол: Мужской
  • Возраст: 47 [1978-11-18]
  • Провел на форуме:
    1 месяц 18 дней
  • Последний визит:
    Сегодня 16:23:22

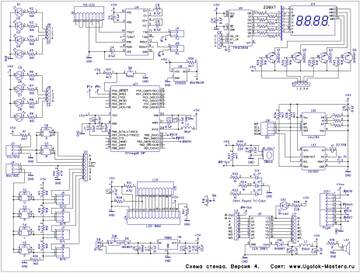

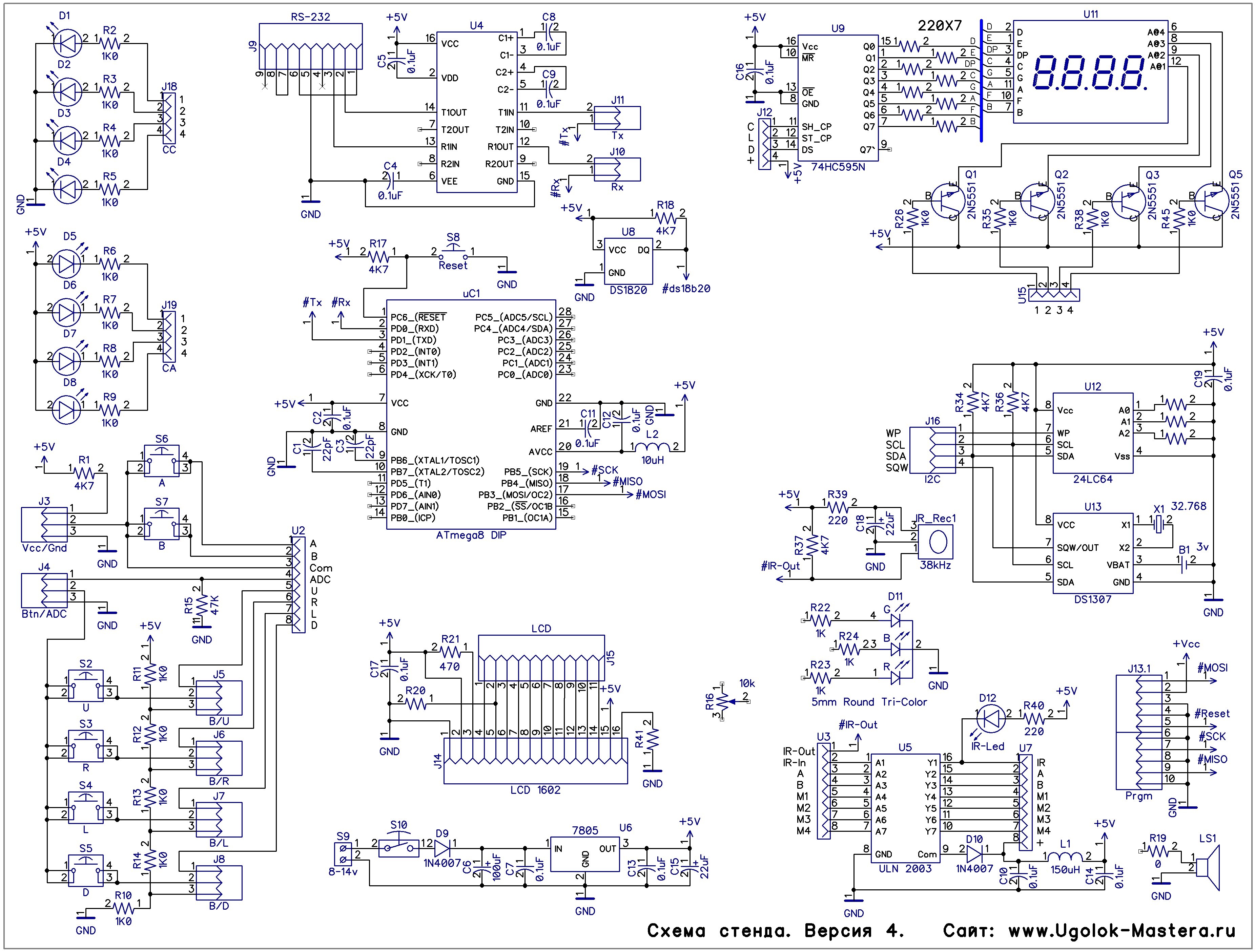

схема от старой версии, без данного МК и номера компонентов не совпадают

https://web.archive.org/web/20171027163 … isanie.htm

https://upforme.ru/uploads/0000/25/b8/439/t995492.jpg

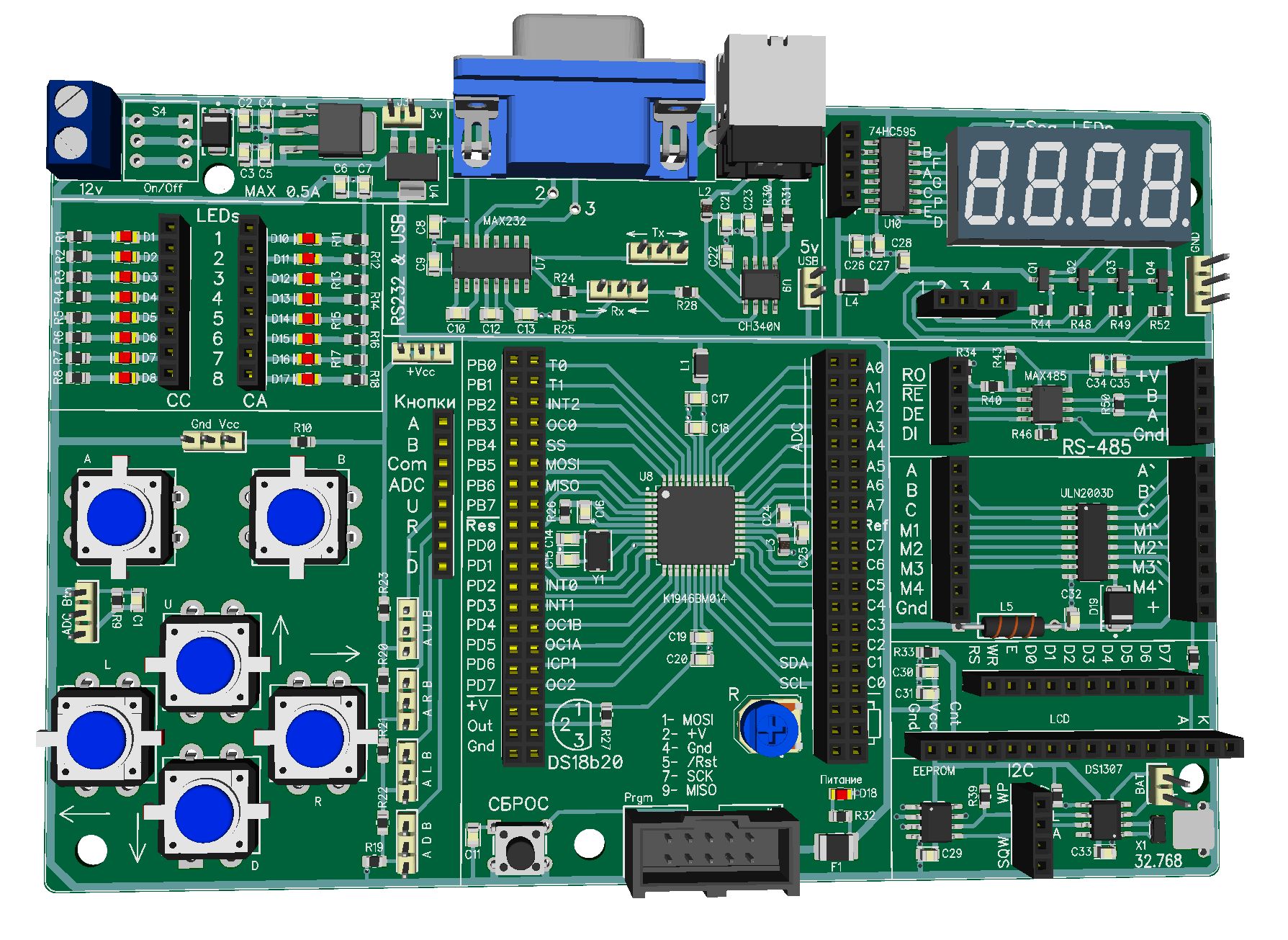

В новой плате добавлены светодиоды и USB-COM. А, еще 3.3в и перемычки выбора 3.3в и питание от USB (этого не видно на тех моделях: добавил уже после размещения статьи).

https://upforme.ru/uploads/0000/25/b8/439/t78423.jpg

Отредактировано Александр Д. (2025-12-23 08:57:03)

+1

11

  • Автор: Александр Д.
  • Модератор
  • Зарегистрирован: 2009-04-14
  • Приглашений: 0
  • Сообщений: 2419
  • Уважение: [+290/-12]
  • Позитив: [+432/-66]
  • Пол: Мужской
  • Возраст: 47 [1978-11-18]
  • Провел на форуме:
    1 месяц 18 дней
  • Последний визит:
    Сегодня 16:23:22
Пётр написал(а):

Я может чего-то не знаю,

Пётр, это цитаты с какого-то форума, вроде и ссылка была. Уже не помню.

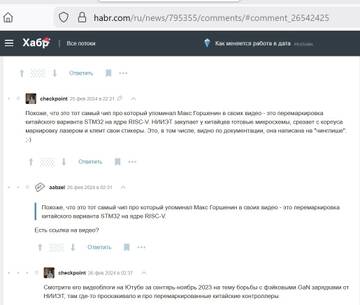

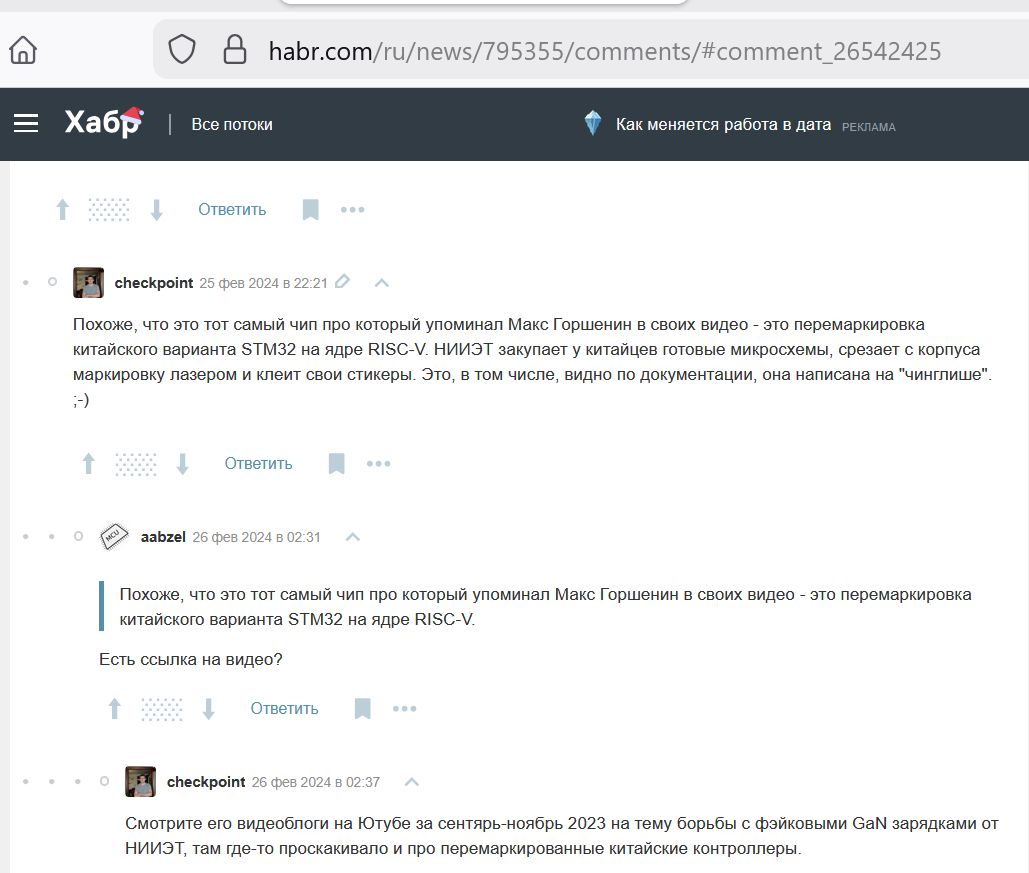

Вот, нашел на Хабре: https://habr.com/ru/news/795355/comments/

https://upforme.ru/uploads/0000/25/b8/439/t693998.jpg

Отредактировано Александр Д. (2025-12-23 08:52:11)

0

12

  • Автор: kotik
  • Администратор
  • kotik
  • Откуда: Лисичанск
  • Зарегистрирован: 2007-02-05
  • Приглашений: 0
  • Сообщений: 100
  • Уважение: [+15/-0]
  • Позитив: [+10/-0]
  • Пол: Мужской
  • Возраст: 55 [1970-03-27]
  • Провел на форуме:
    2 дня 7 часов
  • Последний визит:
    Сегодня 18:01:12

Александр Д., вы код для К1946ВМ014 на Баскоме писали?

0

13

  • Автор: Александр Д.
  • Модератор
  • Зарегистрирован: 2009-04-14
  • Приглашений: 0
  • Сообщений: 2419
  • Уважение: [+290/-12]
  • Позитив: [+432/-66]
  • Пол: Мужской
  • Возраст: 47 [1978-11-18]
  • Провел на форуме:
    1 месяц 18 дней
  • Последний визит:
    Сегодня 16:23:22

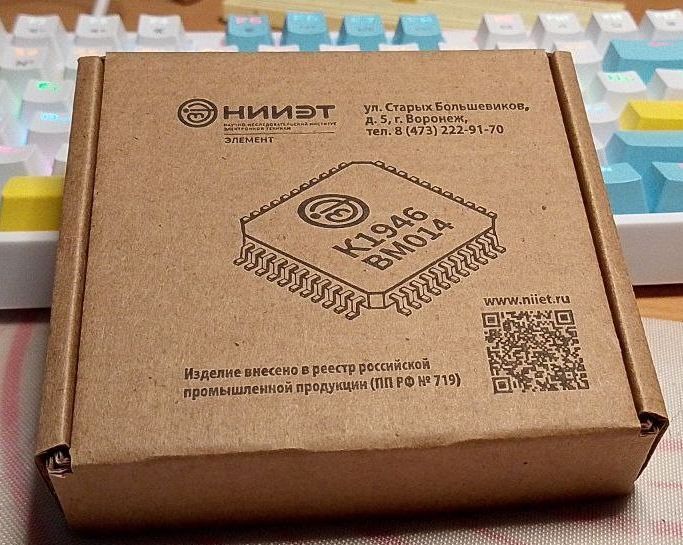

еще не писал, только получил 2 штучки и жду платы
По факту это "обычный" 8535
Вряд ли будет какая-то особая разница. Но, каюсь, еще не вчитывался в документацию.
https://niiet.ru/wp-content/uploads/2024/07/РП_К1946ВМ014.pdf

8-разрядная микро-ЭВМ с RISC-архитектурой и памятью типа Flash К1946ВМ014. Микроконтроллер имеет расширенный температурный режим относительно аналога

Технические характеристики:
Тактовая частота 8 МГц для напряжения питания 3,3 В ± 10%;
Тактовая частота 16 МГц для напряжения питания 5,0 В ± 10%;
Два 8-разрядных таймера/счетчика;
16-разрядный таймер/счётчик;
3 последовательных порта ввода/вывода;
10-разрядный 8-канальный АЦП;
4 канала блока ШИМ;
Сторожевой таймер (WDT);
6 режимов пониженного энергопотребления;
Аналоговый компаратор.

Отредактировано Александр Д. (2025-12-23 22:14:48)

0

14

  • Автор: kip
  • Активный участник
  • kip
  • Откуда: Тихорецк
  • Зарегистрирован: 2010-02-18
  • Приглашений: 0
  • Сообщений: 474
  • Уважение: [+93/-0]
  • Позитив: [+61/-3]
  • Пол: Мужской
  • Возраст: 51 [1974-08-09]
  • Провел на форуме:
    10 дней 13 часов
  • Последний визит:
    Вчера 17:32:00
Пётр написал(а):

Это зачем надо? Флеш не смогли добавить и побольше 256 байт?

.

Как вариант, забить серийник готового устройства. ИМХО полезно

Отредактировано kip (Вчера 17:18:56)

0

15

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2148
  • Уважение: [+444/-14]
  • Позитив: [+28/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 19 дней
  • Последний визит:
    Сегодня 16:42:00
kip написал(а):

Как вариант, забить серийник готового устройства.

Это должны делать при производстве например как в STM32. Изучаем ARMы
А однократно программируемая память это может имеет смысл при серийном производстве когда раз зашил и все. Но для любительских целей обычно не имеет смысла потому что МК не раз перепрошивается, а встроенного флеша в МК нет.
