К1946ВМ014 (аналог atmega8535). Импортозамещайтесь кому нужно. ;D
К1946ВМ014
Страница: 1
Сообщений 1 страница 21 из 21
Поделиться12025-12-22 15:26:01
- Активный участник
- Откуда: Рыбовск
- Зарегистрирован: 2024-06-15
- Приглашений: 0
- Сообщений: 126
- Уважение: [+18/-0]
- Позитив: [+35/-0]
- Провел на форуме:
3 дня 3 часа - Последний визит:
Вчера 16:32:49
Поделиться22025-12-22 17:09:08
не очень полный )))

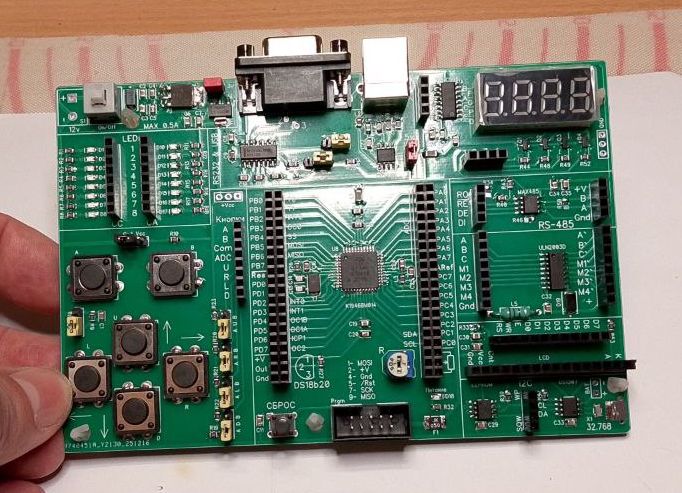

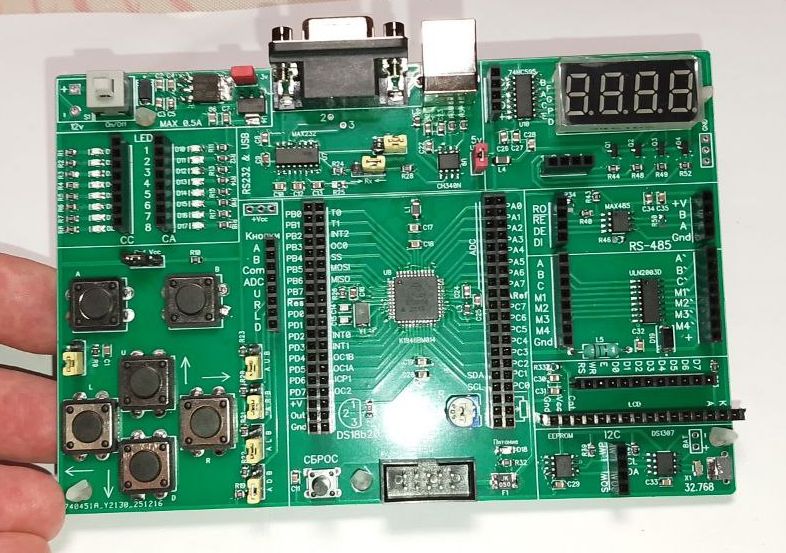

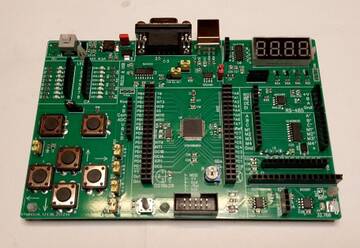

Моя статья и поделка (участник нашего форума - Саша М. - предложил)
Гербер - всем желающим. Ссылка на файлообменник.
Ссылка для скачивания: https://transfiles.ru/4w8kp
https://pikabu.ru/story/plata_razrabotc … 4_13504498
Отредактировано Александр Д. (2025-12-22 18:15:16)
Поделиться32025-12-22 22:16:04
- Администратор
- Откуда: Лисичанск
- Зарегистрирован: 2007-02-05
- Приглашений: 0
- Сообщений: 101
- Уважение: [+15/-0]
- Позитив: [+10/-0]
- Пол: Мужской
- Возраст: 55 [1970-03-27]
- Провел на форуме:
2 дня 8 часов - Последний визит:
Вчера 06:19:07
На Пикабу не регился, спрошу тут:
Код:
Хитрая клавиатура: кнопки можно подключить как на дискретные входы, а можно переставить перемычки и получать клавиатуру на АЦП.
А схемка присутствует?
Поделиться42025-12-22 23:51:01
kotik написал(а):
А схемка присутствует?
В первом случае, кнопки на выводы. А во втором, делители на резисторах. На плате резисторы видны.
Отредактировано Пётр (2025-12-22 23:52:02)
Поделиться52025-12-23 08:49:14
схема от старой версии, без данного МК и номера компонентов не совпадают
https://web.archive.org/web/20171027163 … isanie.htm
В новой плате добавлены светодиоды и USB-COM. А, еще 3.3в и перемычки выбора 3.3в и питание от USB (этого не видно на тех моделях: добавил уже после размещения статьи).
Отредактировано Александр Д. (2025-12-23 08:57:03)
Поделиться62025-12-23 18:42:36
- Администратор
- Откуда: Лисичанск
- Зарегистрирован: 2007-02-05
- Приглашений: 0
- Сообщений: 101
- Уважение: [+15/-0]
- Позитив: [+10/-0]
- Пол: Мужской
- Возраст: 55 [1970-03-27]
- Провел на форуме:
2 дня 8 часов - Последний визит:
Вчера 06:19:07
Александр Д., вы код для К1946ВМ014 на Баскоме писали?
Поделиться72025-12-23 20:10:20
еще не писал, только получил 2 штучки и жду платы
По факту это "обычный" 8535
Вряд ли будет какая-то особая разница. Но, каюсь, еще не вчитывался в документацию.
https://niiet.ru/wp-content/uploads/2024/07/РП_К1946ВМ014.pdf
8-разрядная микро-ЭВМ с RISC-архитектурой и памятью типа Flash К1946ВМ014. Микроконтроллер имеет расширенный температурный режим относительно аналога
Технические характеристики:
Тактовая частота 8 МГц для напряжения питания 3,3 В ± 10%;
Тактовая частота 16 МГц для напряжения питания 5,0 В ± 10%;
Два 8-разрядных таймера/счетчика;
16-разрядный таймер/счётчик;
3 последовательных порта ввода/вывода;
10-разрядный 8-канальный АЦП;
4 канала блока ШИМ;
Сторожевой таймер (WDT);
6 режимов пониженного энергопотребления;
Аналоговый компаратор.
Отредактировано Александр Д. (2025-12-23 22:14:48)
Поделиться82026-01-06 18:11:01

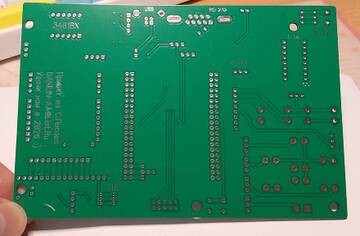

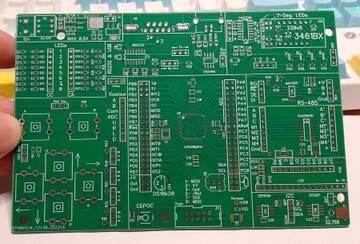

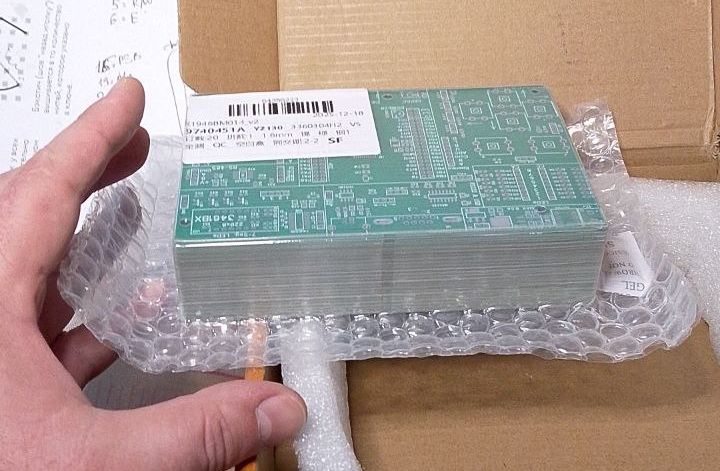

А вот и платы приехали!
Отредактировано Александр Д. (2026-01-06 18:11:36)
Поделиться92026-01-06 18:12:42

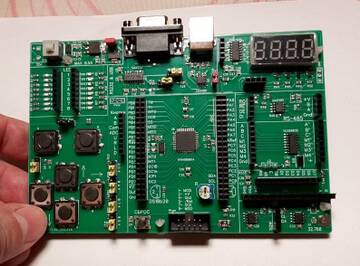

Попробовал одну плату спаять, программу под к1946вм014 еще не писал.
Поделиться102026-01-06 21:42:32
работает
указать $regfile = "m8535.dat"
Порты, входы и выход
АЦП, ЖКИ на разных портах
1wire на примере ds18b20
spi на 74HC595
USART на 9600 и 115200 проверил
Внешний кварц
Поделиться112026-01-07 12:59:31
- Администратор
- Откуда: Лисичанск
- Зарегистрирован: 2007-02-05
- Приглашений: 0
- Сообщений: 101
- Уважение: [+15/-0]
- Позитив: [+10/-0]
- Пол: Мужской
- Возраст: 55 [1970-03-27]
- Провел на форуме:
2 дня 8 часов - Последний визит:
Вчера 06:19:07
Программируется средствами Баскома или другая оболочка нужна?
Поделиться122026-01-07 14:31:23
- Активный участник
- Откуда: Рыбовск
- Зарегистрирован: 2024-06-15
- Приглашений: 0
- Сообщений: 126
- Уважение: [+18/-0]
- Позитив: [+35/-0]
- Провел на форуме:
3 дня 3 часа - Последний визит:
Вчера 16:32:49
Александр Д. написал(а):
Вряд ли будет какая-то особая разница.
Первым делом посмотрел нагрузочную способность. 400 мА - мощь!
Поделиться132026-01-07 16:12:49
ДА, из Баскома. Ничего не менял, ничего не трогал вообще. Шил на 93 кГц, не проверял выше.
Поделиться142026-01-07 16:31:13
Кот Обормот написал(а):
Александр Д. написал(а):
Вряд ли будет какая-то особая разница.
Первым делом посмотрел нагрузочную способность. 400 мА - мощь!
Если я верно понимаю, то на порт нельзя вешать ЛЮБУЮ нагрузку 10mA ?!
Таблица 2.3
8 Выходной ток низкого уровня по
выводам PA0 – PA7, PB0 – PB7,
PC0 – PC7, PD0 – PD7, мА,
U#VCC = U∩VCC = (4,5 – 5,5) В 20
U#VCC = U∩VCC = (3,0 – 3,6) В 12
9 Выходной ток высокого уровня по
выводам PA0 – PA7, PB0 – PB7,
PC0 – PC7, PD0 – PD7, мА –3,0
Проще говоря, там выход не полумостовой, а открытый коллектор и подтяжка к + резистором?
Отредактировано Александр Д. (2026-01-07 16:32:24)
Поделиться152026-01-07 16:49:07
- Активный участник
- Откуда: Рыбовск
- Зарегистрирован: 2024-06-15
- Приглашений: 0
- Сообщений: 126
- Уважение: [+18/-0]
- Позитив: [+35/-0]
- Провел на форуме:
3 дня 3 часа - Последний визит:
Вчера 16:32:49
Документация от НИИЭТ
Стр.12
До 25 мА на 5 вольтах.
Поделиться162026-01-07 17:44:33
я в ней и прочитал, таблица 2.3, страница 12
Это для нуля!
Для плюса - 3мА!
Отредактировано Александр Д. (2026-01-07 18:50:48)
Поделиться172026-01-07 18:18:21
- Активный участник
- Откуда: Рыбовск
- Зарегистрирован: 2024-06-15
- Приглашений: 0
- Сообщений: 126
- Уважение: [+18/-0]
- Позитив: [+35/-0]
- Провел на форуме:
3 дня 3 часа - Последний визит:
Вчера 16:32:49
Светодиодики можно и в землю тянуть. Мало памяти, у меня уже идея вспыхнула, но потухла.
Поделиться182026-01-07 18:34:23
А вот мощный транзистор с небольшим коэффициентом усиления уже не подключается по плюсу ((
Я как-то и не планировал их реально применять, а тут ещё и эта засада...
Отредактировано Александр Д. (2026-01-07 18:51:11)
Поделиться192026-01-15 13:59:27
Ну что.
ОЧЕНЬ странный МК
ДВЕ платы, всё одинаково. Платы промыты и высушены.
Два светодиода: один через резистор 1500 Ом - к минусу, второй - к плюсу.
Подаю на первый Плюс (1) - горит ярко. Подаю минус (0) - гаснет
Подаю на второй минус (0) - горит ярко. Подаю плюс (1) - горит в "пол накала", заметно.
АЦП. Все входы притянуты к минусу резистором 120 кОм.
На первом все каналы показывают одинаково, без сигнала 0.
На втором: чем больше номер канала, тем больше "наводка": на нулевом - 0, на первом -1...3, на 6 и 7 - до 15.
Поделиться202026-01-15 15:27:53
- Активный участник
- Откуда: Рыбовск
- Зарегистрирован: 2024-06-15
- Приглашений: 0
- Сообщений: 126
- Уважение: [+18/-0]
- Позитив: [+35/-0]
- Провел на форуме:
3 дня 3 часа - Последний визит:
Вчера 16:32:49
Без прошивки (если стереть) по-разному "звонятся" порты?
Поделиться212026-01-15 16:50:25
не проверял
