Как включить дисплей Winstar WG12232C

Поделиться12010-09-03 15:04:29

Автор: Dimaska
Новичок
Зарегистрирован: 2010-03-08
Приглашений: 0
Сообщений: 9
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
11 часов 27 минут
Последний визит:
2010-11-03 14:04:09

Возникла проблема с подключением дисплея Winstar WG12232C при включении контроллера появляются горизонтальные полосы
вот док на Winstar WG12232C
вот мой код

Код:

$regfile = "m32def.dat"

$crystal = 10000000

$lib "glcdsed1520.lbx"

Config Graphlcd = 120 * 64sed , Dataport = Portb , Controlport = Porta , Cd = 0 , Ce = 1 , Ce2 = 2 , Enable = 3 , Rd = 4 , Reset = 5

Setfont Font8x8

Lcdat 1 , 1 , "123456"

End

$include "font8x8.font"

сехма подключения такова

PORTA.0 - A0 (LCD 4) - CD (Bascom)
PORTA.1 - CS1 (LCD 5) - Ce (Bascom)
PORTA.2 - CS2 (LCD 6) - Ce2 (Bascom)
PORTA.3 - E (LCD 8) - Enable (Bascom)
PORTA.4 - R/W (LCD 9) - Rd (Bascom)
PORTA.5 - RES (LCD 18) - Reset (Bascom)

PORTB.1-7 - DB0 - DB7

подскажите может чего упустил ?

0

Поделиться22010-09-03 15:31:56

Автор: radan
Администратор
Откуда: Лисичанск
Зарегистрирован: 2007-01-25
Приглашений: 0
Сообщений: 1570
Уважение: [+359/-0]
Позитив: [+222/-4]
Пол: Мужской
Возраст: 56 [1970-03-27]
Провел на форуме:
1 месяц 4 дня
Последний визит:
2022-03-07 13:49:39

http://bascom.at.ua/load/1-1-0-14

0

Поделиться32010-09-03 18:26:59

Автор: Dimaska
Новичок
Зарегистрирован: 2010-03-08
Приглашений: 0
Сообщений: 9
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
11 часов 27 минут
Последний визит:
2010-11-03 14:04:09

Странный конечно ответ . Но всё же я попробовал данные библиотеки резулата НОЛЬ .
у меня есть подозрения что конфигурация портов дисплея не правильно прописана .
Поправте если кто занет .

0

Поделиться42010-09-04 12:03:33

Автор: Dimaska
Новичок
Зарегистрирован: 2010-03-08
Приглашений: 0
Сообщений: 9
Уважение: [+0/-0]
Позитив: [+0/-0]
Провел на форуме:
11 часов 27 минут
Последний визит:
2010-11-03 14:04:09

Уже всё перепробовал и разные библиотеки подключал и толку нету . В конфиге поправил Config Graphlcd = 120 * 64sed на Config Graphlcd = 122 * 32sed
Может дисплей битый !
Короче повторюсь ситуация такая при включении появляется одна или несколько горизонтальных полос и через некоторое время полоса начинает тускнеть с права на лево.

0

Поделиться52013-10-26 08:58:22

Автор: demonizer
Активный участник
Откуда: Sochi
Зарегистрирован: 2010-01-27
Приглашений: 0
Сообщений: 318
Уважение: [+6/-0]
Позитив: [+4/-0]
Пол: Мужской
Провел на форуме:
4 дня 16 часов
Последний визит:
2026-08-08 16:14:24

Доброго времени суток! никто не игрался таким дисплеем?
http://www.radiocom.vinnitsa.com/acroba … 12232A.pdf
В даташите сказано, что контроллер SED1520x2, но пинов С1, С2 или Е1, Е2 нет, может их функции выполняют E/L и E/R?

0

Поделиться62013-10-26 11:02:58

Автор: demonizer
Активный участник
Откуда: Sochi
Зарегистрирован: 2010-01-27
Приглашений: 0
Сообщений: 318
Уважение: [+6/-0]
Позитив: [+4/-0]
Пол: Мужской
Провел на форуме:
4 дня 16 часов
Последний визит:
2026-08-08 16:14:24

Mrshilov
Премного благодарен! Будем попробовать

0

Поделиться72023-02-01 18:31:01

Автор: Ev3658
Активный участник
Откуда: Кстово, Нижег.обл.
Зарегистрирован: 2013-03-30
Приглашений: 0
Сообщений: 1429
Уважение: [+317/-4]
Позитив: [+342/-4]
Пол: Мужской
Возраст: 44 [1982-06-29]
Провел на форуме:
13 дней 0 часов
Последний визит:
2026-09-15 00:07:04

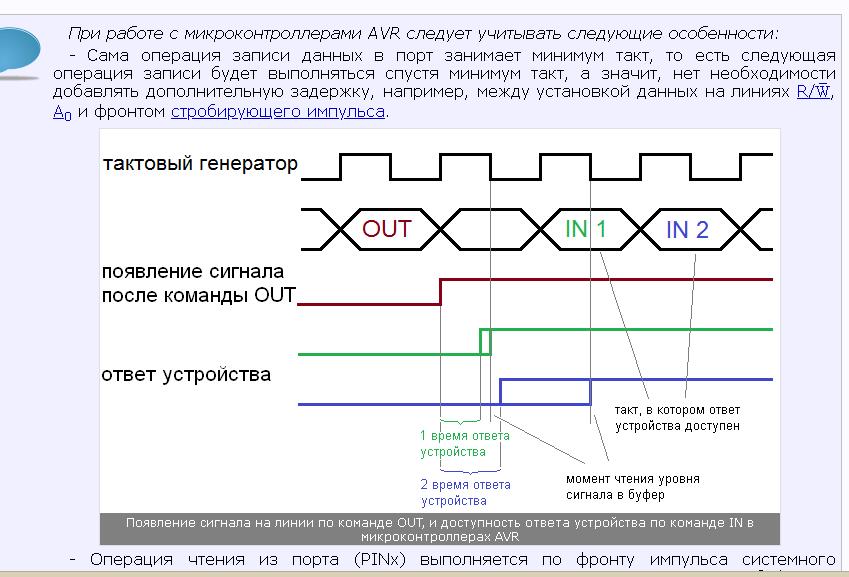

При работе с микроконтроллерами AVR следует учитывать следующие особенности:

- Сама операция записи данных в порт занимает минимум такт, то есть следующая операция записи будет выполняться спустя минимум такт, а значит, нет необходимости добавлять дополнительную задержку, например, между установкой данных на линиях R/W̅, A0 и фронтом стробирующего импульса.

Очень познавательное чтиво: https://aterlux.ru/article/wg12232a

Вообще вывод информации "в динамичном" & "практичном" представлении - реально проблема на уровне выбора реализации: сегмент или LCD дисплей.

0
