Задумал подключить USB HDD к телевизору.
Полистал его паспорт...
HDD "хомячит" 900 мА, а у ТВ ограничение в 500 мА.
USB вход у ТВ один, на шнуре HDD вилка USB тоже одна.

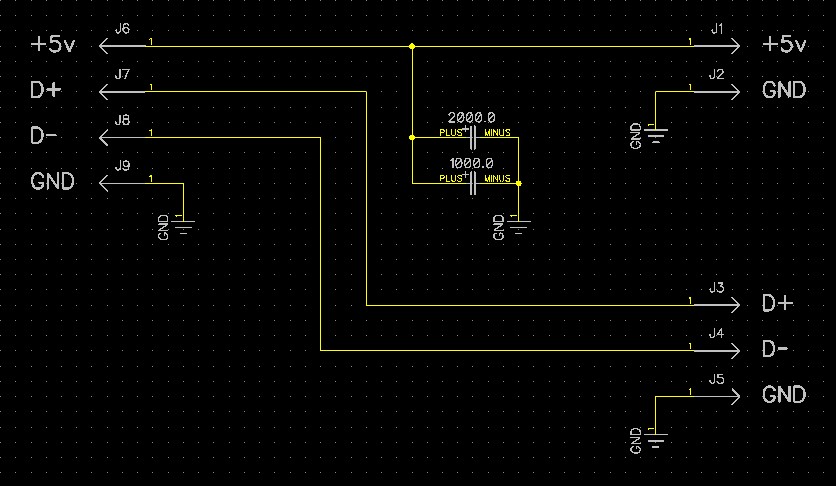

Планирую сделать переходник-разветвитель с использованием внешнего БП по этой схеме.
Вопрос к гуру схемотехники
вот в чем - нужны ли какие-то элементы дополнительные или достаточно приведенной схемы ?
Резисторы какой-либо развязки, конденсаторы какой-либо блокировки ?
Минусы БП и ТВ обязательно свяжите между собой.
В некоторых ТВ без тока потребления по USB не срабатывает включение
Я добавлял 4 электролита по питанию, вроде по 1000uF каждый был. Без них иногда винчестер пищал и не хотел работать.
Минусы БП и ТВ обязательно свяжите между собой.
В некоторых ТВ без тока потребления по USB не срабатывает включение
Полезная мысль !
Тоже об этом думал...
Я добавлял 4 электролита по питанию, вроде по 1000uF каждый был.
Без них иногда винчестер пищал и не хотел работать.
Ну, ПМСМ, если БП вытянет нагрузку, то электролиты ни к чему...
Или это для случая питания от USB ТВ ?
Нет, питать HDD от ТВ однозначно не буду !
Ну, ПМСМ, если БП вытянет нагрузку, то электролиты ни к чему
Провода это сопротивление и индуктивность.
Конденсаторы для отсутствия провалов в питании при импульсных нагрузках что в HDD бывает часто.
Спорить не буду, но ведь не 4 х 1000 мкФ ?
БП уже найден, 5в 1200мА, купленный как-то сетевой преобразователь.
Написано, что стабилизированый.

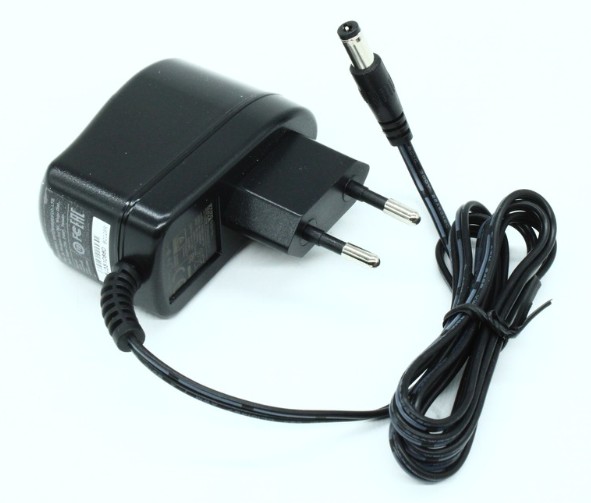

Типа такого, как на фото.
Использовался для экспериментов со с/д лентами.
Электролит как можно ближе к hdd - обязательно.
Господа, что такое 1000 uF по 5в? Это мизерная ёмкость с мизерной энергией. Самообман
Электролит как можно ближе к hdd - обязательно.
Ближе 30 см не получится...
Родной шнурок кромсать не буду.
вдруг осенит идеей ))
https://www.radiokot.ru/forum/viewtopic … p;t=190853
вдруг осенит идеей ))
Прикупать еще один девайс только ради подключения к ТВ ?
Бесполезная трата денег, ИМХО...
Руки еще не дошли (лень пенсионерская + жара), но компоненты уже подобраны и ждут паяльника.
Шнуры, пара конденсаторов...
Думаю, скоро созрею к сборке...
Собрал переходник с внешним БП по приведенной схеме.
Все прекрасно запустилось, ТВ "увидел" HDD, прекрасно читает.
Всем спасибо за участие !
то есть, плюсы от БП и ТВ не разорваны?
а, понял: слева - винчестер, а ТВ - справа
Отредактировано Александр Д. (2024-09-03 21:29:16)

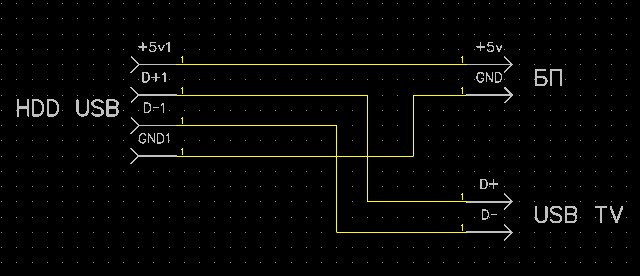

слева - винчестер, а ТВ - справа
Ну да, как бы по аналогии с начальной схемой...
Сорри, не подписал...
