Вставки на ASM

Страница: 1

Сообщений 1 страница 10 из 10

Поделиться12022-05-07 20:53:27

Автор: kestrel
Активный участник
Зарегистрирован: 2009-11-04
Приглашений: 0
Сообщений: 118
Уважение: [+15/-1]
Позитив: [+5/-1]
Провел на форуме:
9 дней 15 часов
Последний визит:
Вчера 11:21:54

может кто разжевать?
есть такой код в обработчике прерывания INT0

Incr Переменная_word
If Переменная_word = Count Then
Stop Timer1
Переменная_word = 0
Set Led
End If

пробую заменить это на ассемблерный код, (заменить громко сказано) тиснул пример у Александра

Loadadr Переменная_word , X
!ld R30 , X+
!ld R31 , X
!subi R30 , &HFF
!sbci R31 , &HFF
!st X , R31
!St -x , R30

но как сюда вставить сравнение переменной с константой, не могу сообразить
перепробовал все, что есть в этой ветке связанное с CPI, подскажите кто соображает

Поделиться22022-05-08 00:34:23

Автор: Nord
Администратор
Откуда: Россия
Зарегистрирован: 2016-01-19
Приглашений: 0
Сообщений: 2851
Уважение: [+598/-12]
Позитив: [+674/-1]
Пол: Мужской
Провел на форуме:
2 месяца 9 дней
Последний визит:
Сегодня 15:44:38

Имя переменной заключается в фигурные скобки.
Например: ldi r30, {имя}

Кстати, у Александра это можно отследить прекрасно (в первых строках):
Вставки на ASM AVR (ассемблер)

Полистайте, тут много интересного: http://www.gaw.ru/html.cgi/txt/doc/micr … /start.htm

Поделиться32022-05-08 07:52:22

Автор: sasha_1973
Администратор
Откуда: Киев
Зарегистрирован: 2012-10-30
Приглашений: 0
Сообщений: 2536
Уважение: [+930/-17]
Позитив: [+796/-23]
Пол: Мужской
Возраст: 53 [1973-08-08]
Провел на форуме:
1 месяц 1 день
Последний визит:
2026-09-20 08:37:55

kestrel написал(а):

может кто разжевать?
есть такой код в обработчике прерывания INT0

2 варианта, не забываем про "Nosave"

'===============================================================================
Interrupt_handling: '34 такта (счёт); 40 тактов (счёт + реакция на сравнение)
'-------------------------------------------------------------------------------
'If Val_word = 0 Then
'Stop Timer1
'Led = On_led
'Else
'Decr Val_word
'End If

!push R16
!in R16 , sreg
!push R16
!push R30
!push R31

!lds R30 , {Val_word}
!lds R31 , {Val_word + 1}

'If Val_word = 0 Then
!clr R16
!cpi R30 , 0
!cpc R31 , R16
!breq Reaction_compare_variables
!rjmp Decrement_variable

Reaction_compare_variables:
'Stop Timer1
!lds R16 , tccr1b
!andi R16 , &B_1111_1000
!sts tccr1b , R16

'Set Led
Led = On_led

!rjmp Exit_isr_compare1a

'Else
Decrement_variable:
'Decr Val_word
!sbiw R30 , 1 ' Вычесть константу из слова

Exit_interrupt_handling:
!sts {Val_word} , R30
!sts {Val_word + 1} , R31
'End If

!pop R31
!pop R30
!pop R16
!out sreg , R16
!pop R16

!reti
'-------------------------------------------------------------------------------
Return
'===============================================================================

'===============================================================================
Interrupt_handling: '41 такт (счёт); 49 тактов (счёт + реакция на сравнение)
'-------------------------------------------------------------------------------
'Incr Переменная_word

'If Переменная_word = Count Then
'Stop Timer1
'Переменная_word = 0
'Set Led
'End If

!push R26
!in R26 , sreg
!push R26
!push R27
!push R30
!push R31

'Incr Val_word
!lds R30 , {Val_word}
!lds R31 , {Val_word + 1}
!adiw R30 , 1 'Сложить константу и слово

!lds R26 , {Count_word}
!lds R27 , {Count_word + 1}

'If Val_word = Count Then
!cp R30 , R26
!cpc R31 , R27
!breq Reaction_compare_variables
!rjmp Exit_isr_compare1a

Reaction_compare_variables:
'Stop Timer1
!lds R30 , tccr1b
!andi R30 , &B_1111_1000
!sts tccr1b , R30

'Val_word = 0
!clr R30
!clr R31

'Set Led
Led = On_led

'End If

Exit_interrupt_handling:
!sts {Val_word} , R30
!sts {Val_word + 1} , R31

!pop R31
!pop R30
!pop R27
!pop R26
!out sreg , R26
!pop R26

!reti
'-------------------------------------------------------------------------------
Return
'===============================================================================

Если возможно, целесообразнее использовать байтовые переменные, будет быстрее ~ в 2 раза

Вариант для байтовых переменных

'===============================================================================
Interrupt_handling: '19 тактов (счёт); 27 тактов (счёт + реакция на сравнение)
'-------------------------------------------------------------------------------
'If Val_byte = 0 Then
'Stop Timer1
'Led = On_led
'Else
'Decr Val_byte
'End If

!push R16
!in R16 , sreg
!push R16

!lds R16 , {Val_byte}

'If Val_byte = 0 Then
!cpi R16 , 0
!breq Reaction_compare_variables
!rjmp Decrement_variable

Reaction_compare_variables:
'Stop Timer1
!lds R16 , tccr1b
!andi R16 , &B_1111_1000
!sts tccr1b , R16

!clr R16

'Set Led
Led = On_led

!rjmp Exit_interrupt_handling

'Else
Decrement_variable:
'Decr Val_byte
!subi R16 , 1 'Вычитание константы

Exit_interrupt_handling:
!sts {Val_byte} , R16
'End If

!pop R16
!out sreg , R16
!pop R16

!reti
'-------------------------------------------------------------------------------
Return
'===============================================================================

Поделиться42022-05-08 15:44:13

Автор: kestrel
Активный участник
Зарегистрирован: 2009-11-04
Приглашений: 0
Сообщений: 118
Уважение: [+15/-1]
Позитив: [+5/-1]
Провел на форуме:
9 дней 15 часов
Последний визит:
Вчера 11:21:54

Спасибо Александр!
буду разбираться, после Ваших примеров
стал даташиты читать, раньше дальше Pinmap не опускался, сейчас вот
на одной вкладке система команд avr, на другой код из Вашего ответа:)

Поделиться52022-05-09 04:31:19

Автор: sasha_1973
Администратор
Откуда: Киев
Зарегистрирован: 2012-10-30
Приглашений: 0
Сообщений: 2536
Уважение: [+930/-17]
Позитив: [+796/-23]
Пол: Мужской
Возраст: 53 [1973-08-08]
Провел на форуме:
1 месяц 1 день
Последний визит:
2026-09-20 08:37:55

kestrel написал(а):

стал даташиты читать

ASM на русском

Поделиться62022-05-09 10:44:40

Автор: kestrel
Активный участник
Зарегистрирован: 2009-11-04
Приглашений: 0
Сообщений: 118
Уважение: [+15/-1]
Позитив: [+5/-1]
Провел на форуме:
9 дней 15 часов
Последний визит:
Вчера 11:21:54

добавил в закладки, в коде вроде разобрался, немного подправил, в Proteus`e
код работает, опирался на это:
http://www.gaw.ru/html.cgi/txt/doc/micr … /start.htm
спасибо.

Поделиться72022-05-11 11:40:41

Автор: kip
Активный участник
Откуда: Тихорецк
Зарегистрирован: 2010-02-18
Приглашений: 0
Сообщений: 484
Уважение: [+94/-0]
Позитив: [+63/-3]
Пол: Мужской
Возраст: 52 [1974-08-09]
Провел на форуме:
10 дней 16 часов
Последний визит:
2026-09-16 21:08:29

такой вопрос.
проект на АтМеге128. Смотрю что в прерывании делает бэйсик, как сохраняет регистры перед выполнением программы по прерыванию

Код:

******
push r30
push r31
in r24,$3F (это видимо SREG)
push r24
in r24,$3b (?)
push r24
clr r24
Out  $3b,r24

может кто разъяснить, что он делает? строчки, после сохранения SREG?

Поделиться82022-05-11 16:07:58

Автор: sasha_1973
Администратор
Откуда: Киев
Зарегистрирован: 2012-10-30
Приглашений: 0
Сообщений: 2536
Уважение: [+930/-17]
Позитив: [+796/-23]
Пол: Мужской
Возраст: 53 [1973-08-08]
Провел на форуме:
1 месяц 1 день
Последний визит:
2026-09-20 08:37:55

kip написал(а):

может кто разъяснить, что он делает? строчки, после сохранения SREG?

Если памяти больше 65535, надо обязательно сохранять RAMPZ, что Bascom собственно и делает.

Для универсальности можно так:

!Push R16
!In R16 , Sreg
!Push R16

#if _romsize > 65535
!in R16 , RAMPZ
!Push R16
!clr R16
!out RAMPZ , R16
#endif

.....
.....
.....

#if _romsize > 65535
!pop R16
!out RAMPZ , R16
#endif

!pop R16
!Out Sreg , R16
!Pop R16

!reti

Поделиться92022-05-12 06:52:22

Автор: sasha_1973
Администратор
Откуда: Киев
Зарегистрирован: 2012-10-30
Приглашений: 0
Сообщений: 2536
Уважение: [+930/-17]
Позитив: [+796/-23]
Пол: Мужской
Возраст: 53 [1973-08-08]
Провел на форуме:
1 месяц 1 день
Последний визит:
2026-09-20 08:37:55

kip написал(а):

in r24,$3F (это видимо SREG)
push r24
in r24,$3b (?)

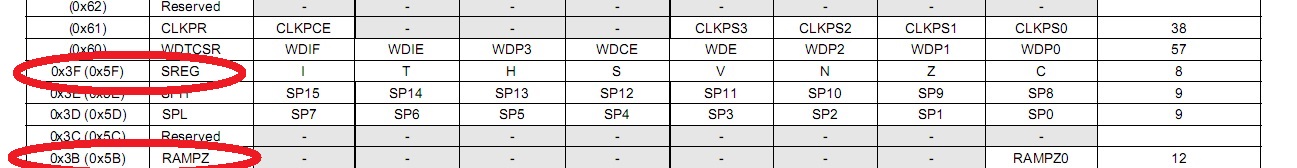

В документации на МК есть такой раздел "Register Summary", который расписывает регистры согласно цифровой маркировки.

Поделиться102022-05-12 14:44:01

Автор: kip
Активный участник
Откуда: Тихорецк
Зарегистрирован: 2010-02-18
Приглашений: 0
Сообщений: 484
Уважение: [+94/-0]
Позитив: [+63/-3]
Пол: Мужской
Возраст: 52 [1974-08-09]
Провел на форуме:
10 дней 16 часов
Последний визит:
2026-09-16 21:08:29

+
спасибо, блин ни как не мог найти его
