Можно срезать и усиливать волны, но не знаю как сделать лимитер сигнала, который постоянно работает от максимума до минимума (фильтр среза) ....

Создаю частотный ШИМ в нужный такт, определяю резонанс как-то и определяю степень реакции для перевода в звуковую частоту на колебательном контуре.
То-есть к примеру 14мГц накладываю волну 500Гц и это позволяет выделить этот диапазон среди всех на аппаратном уровне.
Далее нам нужно его принять и желательно до ADC (АЦП) убрать лишнее.
После распределить нагрузку на другие АЦП тактами задержек синхронизации забора информации (угол фазы волны).
Собрав данные угла фазы волны исследуем Фурье, есть ещё Преобразование Лапласа
Пока математика для меня проблема. По этому для начала просто PureBasc и USB-COM-UART переходник. Вывод звука через МК сделаю.
Нужен регулятор среза фазы (нормализатор уровня). Радио частотный тракт работает трындец как, в запасе 5шт. CD4066B.
Уверен, можно очень детально сделать автоматическую подстройку выделения амплитуды физическим способом, чтоб меньше изощряться в обработке информации.

Как вариант тактирование по таймеру DMA, обработка сигнала после полного захвата данных.
Так как перевод всей информации не на экран, а в слышимый диапазон, то в запасе много тактов для рассчёта. Главное успеть вовремя собрать данные и в нужный момент.

Простите меня за то что я как валенок полез в этот радио мир.

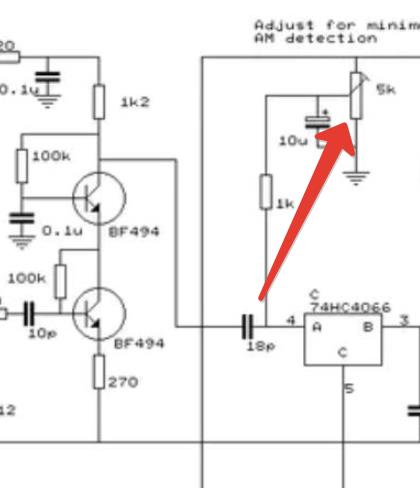

Вообщем есть идея как попробовать сделать типа АРУ или хотя-бы как-то создать выборку сигнала играя питанием этого переключателя.

Как лучше схематично организовать?
В голове два варианта, один на DC-DC преобразователях, другой через "импульсный накачатор"

Прокатит?

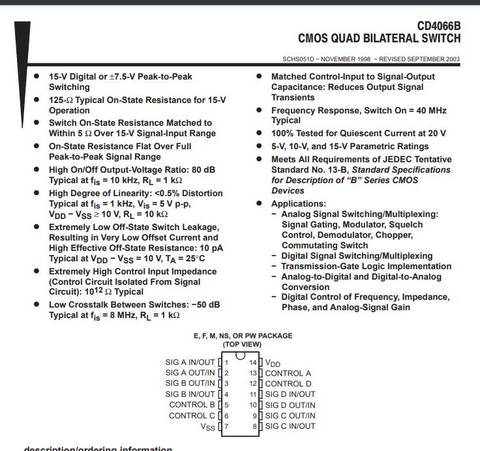

Судя по документации, эта микросхема отлично работает от -5в. до +5в. и даже до +15в.

Отредактировано Ev3658 (2022-01-23 15:21:10)

В начале нужно ощутить это пространство, залезть в этот мир радиочастот, а там и ПЛИС поможет

Отредактировано Ev3658 (2022-01-23 15:39:07)

Само собой, но зато даст возможность на более высокой частоте захватить как можно больше полезных данных.
По этому для эксперимента можно сделать для начала по проще.

Немножко продолжу тему.

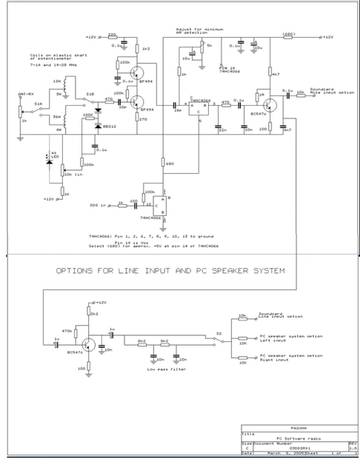

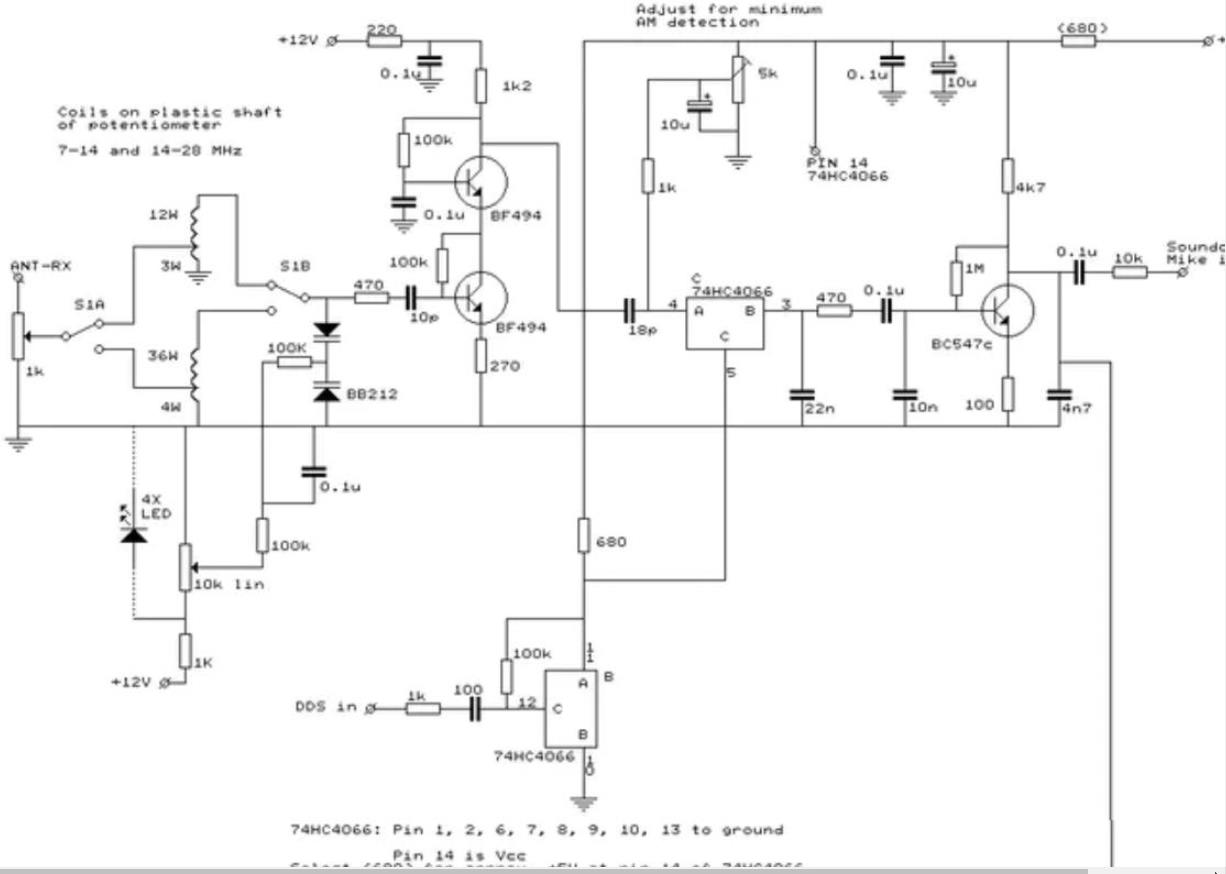

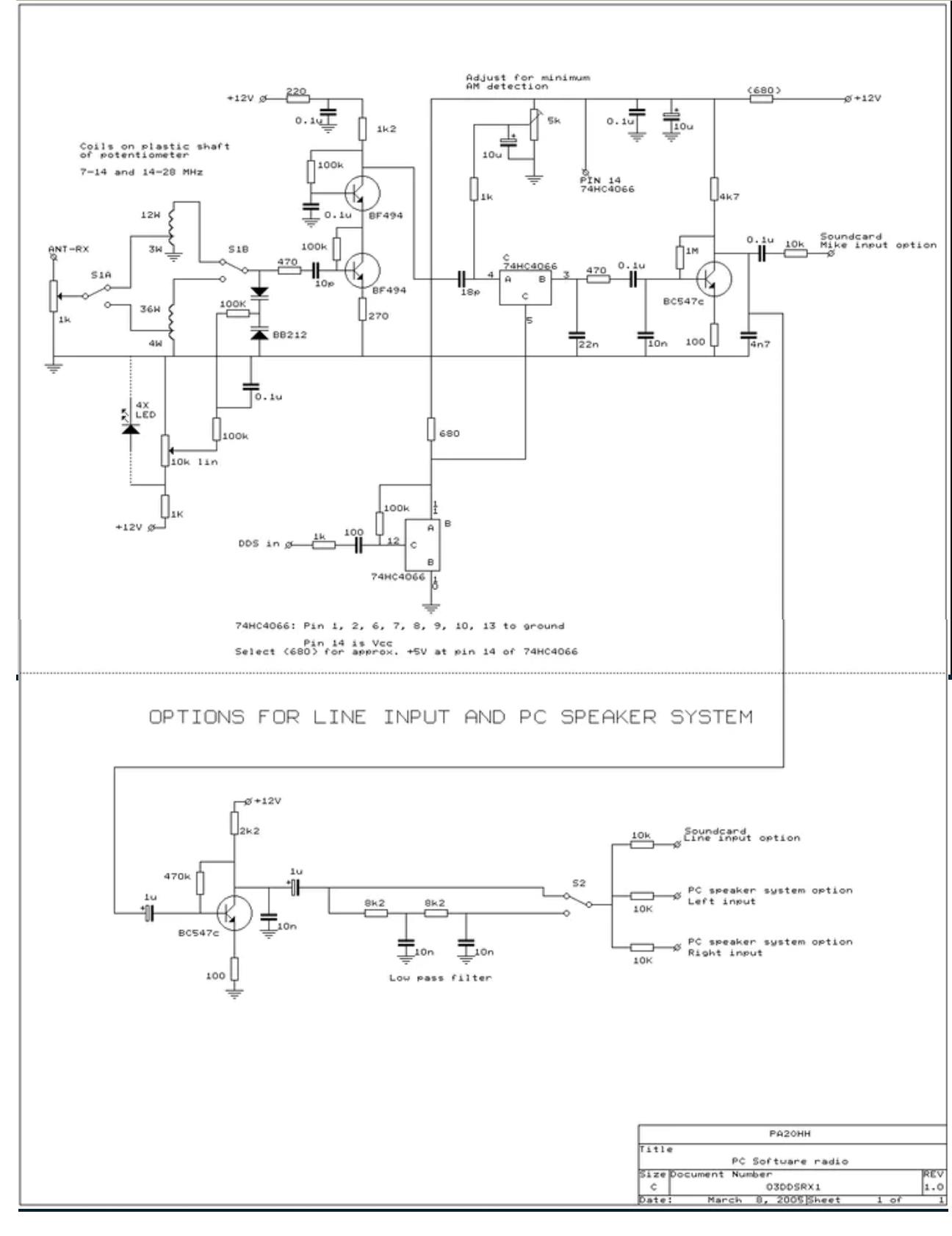

Эта схема вполне пригодная для создания резонатора:

Управляя приёмником можно генерировать частоту резонанса, сигнализировать спад пика и исследовать спад амплитуды по АЦП.
Единственное различие от металлоискателя тут приём будет вестись на SDR приёмник и нужно сигнализировать определённый диапазон на эффективность.

SDR это слишком дискретная штука, её синхронизировать сложно и вся синхронизация возлагается на математические расчёты захваченных кусков информации, по которым можно быстро определится под длину волны, высчитать нужный фильтр и вывести данные наружу.

Перед математикой важно выделить кусок материала, он будет примерно на спаде волны и до конца возможного времени резонирования.
Придётся влить простую математику.
Нужны блоки DATA на куски волны под простое преобразование Фурье. Это сократит время для определения колебаний на самой волне.
Далее будут прямые данные, которые тоже можно реализовать по гладкой функции и применить опять этот блок DATA (но для другого представления времени-под другую частоту).
Два прохода высчитывания с плавающей запятой, это жесть. Боюсь изучать Лапласа, там всё в дискретной математики происходит, но под лимитированные значения.
У Фурье можно более гладко подходить к законам физики.
Что в итоге можно получить?

К примеру находим резонанс в 400кГц с каким-то предметом.
Нужно определить длину эхо звучания и тогда можно определится сколько ресурсов надо будет зайдествовать.
1 мГц данных обработать будет невозможно очень быстро. Но можно разбросать по нескольким ADC каналам и сделать временную выборку всего материала, а после посмотреть на сколько хватит вычислительной мощности для обработки потока.
Есть серия Xmega A1, она под аппаратное расширение своей памяти, но технически сложно. Проще наверно несколько Xmega синхронизировать и под вычисление тоже.
AVEX в Xmega эта жесть, выпучиваю глаза и силком пытался заглянуть туда, однажды заснул и всё равно не пойму механизм, но жуть как интересно.

Я сейчас упрощаю всё для исследования.
Не могу рассчитать многое, тупенький

I2C просто замёт немного лишних тактов.
В целом в Xmega есть плюс в арифметическом процессоре, можно за 2 такта складывать, умножать 8 битные переменные и получать 16 битное значение.

ист.- http://www.gaw.ru/html.cgi/txt/doc/micr … rh_xmega_a

Какую лучше частоту выбрать для исследования резонанса?

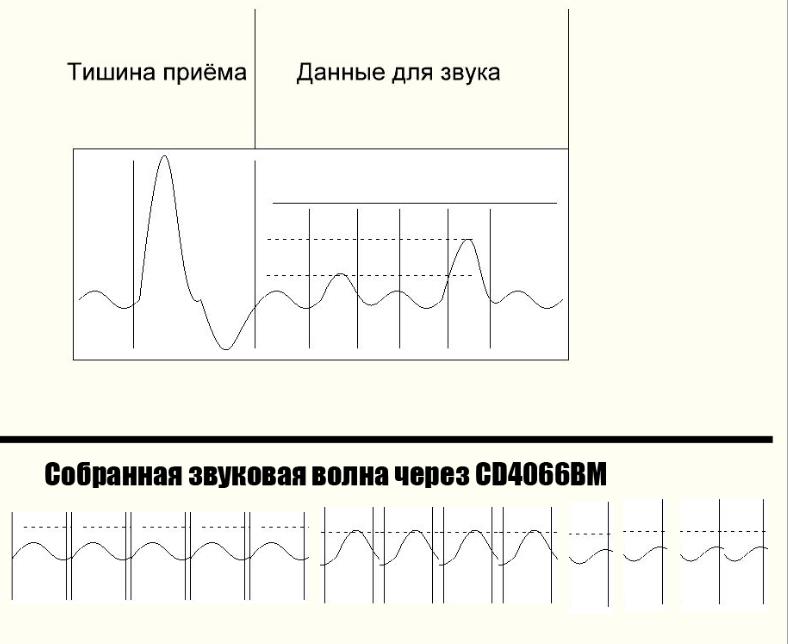

То-есть я делаю передатчик, который создаёт импульс типа ударной волны (много раз), после периода тишины с приёмника выделяю много раз кусочки и делаю из этих кусочков звуковую волну (без использования ADC и DAC и ШИМ).

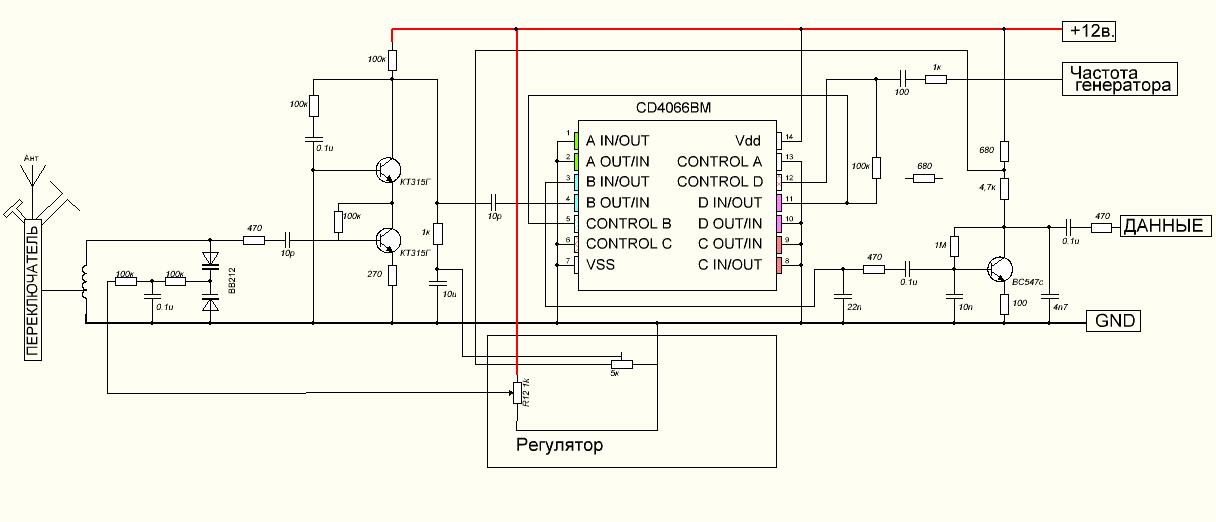

ТО-есть передатчик резонирует на нужной частоте, а МК просто ищет сигнал резонанса и выбирает из него куски для звука через CD4066 прям на усилитель.

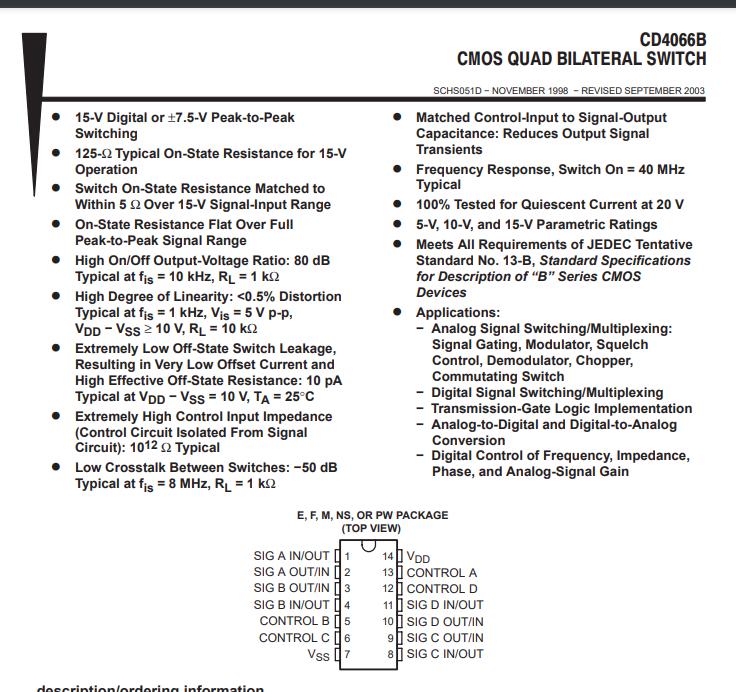

CD4066:

Судя по этим данным, если получится ухватить кусочек 30нс + время открытия/закрытия (общее 60)= 11мГц. максимум (это с лихвой).

Но не знаю пока как сделать синхронизацию волны, хотелось бы аппаратно максимально просто и быстро упростить всё.
Замер ADC на 2х мегагерцах это жесть, пробовал, работает, но с ОУ у меня проблема, нужен управляемый ОУ, чтоб нормализировать сигнал и дать возможность управления его исследования.

В целом задача микроконтроллера просто создать из 1000чи кусочков звуковую волну и как-то войти в резонанс с резонируемым материалом.

Использовать внешний генератор на более высокую частоту проблемно, нужен тогда делитель частоты для вызова прерывания синхронизации, можно попробовать использовать таймер счётчик, наверно сможет 16мГц разделить на 2/4/8 - чтоб генератор создавал независимую частоту, а микроконтроллер при этом из всего этого до 20кГц. брал временные кусочки с приёмника (игнорируя начальный импульс).

Жуть как хочется прибор исследования окружающего мира ))))

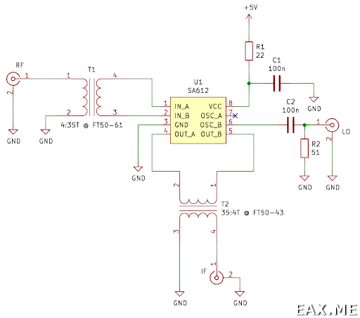

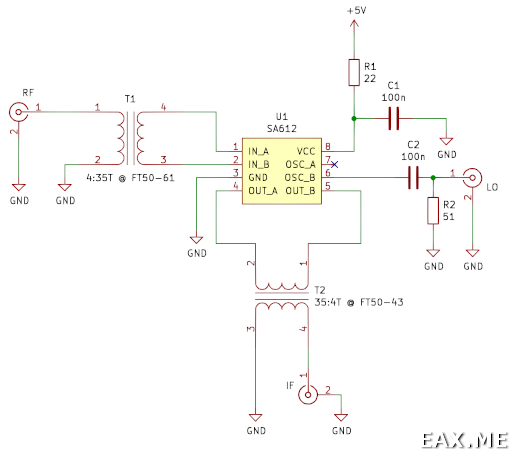

Насчёт приёмника, то тут можно схалтурить через смесители, увеличить нужный диапазон и тупо срезать лишнее, худо бедно но достоверность информации будет лучше, чем сырые данные брать с колебательного контура. В отличии от металла искателя, я приёмник отделяю от излучателя (к примеру две антенны на спине человека и источник излучения в руках).
