Ev3658 написал(а):

причем в выключенном состоянии.

Выключенное состояние это когда штнурок выдернут из розетки, а когда он воткнут но погашен экран это не "выключенное" и ИБП работает создавая помехи.
Это же и относится к различным зарядникам кои народ привык держать постоянно воткнутыми.

0

Поделиться922021-04-20 12:37:58

Автор: Ev3658
Активный участник
Откуда: Кстово, Нижег.обл.
Зарегистрирован: 2013-03-30
Приглашений: 0
Сообщений: 1429
Уважение: [+317/-4]
Позитив: [+342/-4]
Пол: Мужской
Возраст: 44 [1982-06-29]
Провел на форуме:
13 дней 0 часов
Последний визит:
2026-09-15 00:07:04

Эх я и рукожоп :blush:

Собрал передатчик, намотал от души.
Потребление в холостом меньше 100мА, если замкнуть вторичку 900мА
Антенной нагрузил до 200мА при напряжении 12в.

Сердечник нужен другой, 2000нм не катит, но работает.
Частота не гуляет, но в пределе 225-240кГц и еще фонит на частоте 1340кГц.

Непонятки с драйвером IR4427, фонит сильно канал на канал, нужны раздельные драйвера.

Амплитудный модулятор в принципе рабочий вариант.

Одна проблема, по расчетам колебательный контур с конденсатором 10пФ, но его наличие роли не играет.

230кГц.

0

Поделиться932021-04-20 22:00:33

Автор: Adagumer
Активный участник
Зарегистрирован: 2012-05-16
Приглашений: 0
Сообщений: 266
Уважение: [+50/-0]
Позитив: [+725/-0]
Провел на форуме:
4 месяца 9 дней
Последний визит:
2024-12-30 23:30:10

Ev3658 написал(а):

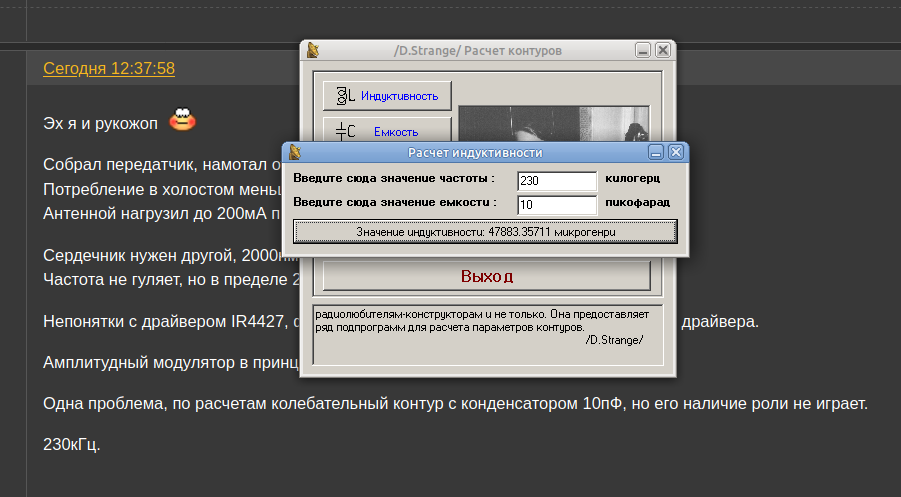

дна проблема, по расчетам колебательный контур с конденсатором 10пФ, но его наличие роли не играет.

230кГц.

Это что у вас индуктивность контура получается 48 миллиГенри? Такая индуктивность подходит для трансформатора на железе но ни как не для контура, тем более ПИ!

Рекомендуется выбирать ёмкость контура численно равной длина волны делённая на три!

0

Поделиться942021-04-22 01:08:20

Автор: Ev3658
Активный участник
Откуда: Кстово, Нижег.обл.
Зарегистрирован: 2013-03-30
Приглашений: 0
Сообщений: 1429
Уважение: [+317/-4]
Позитив: [+342/-4]
Пол: Мужской
Возраст: 44 [1982-06-29]
Провел на форуме:
13 дней 0 часов
Последний визит:
2026-09-15 00:07:04

Adagumer написал(а):

Рекомендуется выбирать ёмкость контура численно равной длина волны делённая на три!

Я это высчитал в расчете катушки, конденсатор просто роли при генерации сигнала никак не влияет, даже никаких изменений с ним и без него.

Предполагаю надо увеличить индуктивность чтоб конденсатор смог делать своё дело, а там получился просто шумящий генератор.
Или как-то сделать калибровку на период волны?

0
