Подскажите, что можно по легче применить для сборки радиохулиганской радиостанции.
Частоты до 15 мГц:
Звук планирую пропускать через АЦП и ЦАП, будет прием и передача цифровых данных.
Хочется очень простенькую шарманку собрать с дальностью связи выше 4000км.
По любому есть генератор частоты с SPI интерфейсом.
Полевик и высокое напряжения позволят добиться хорошего результата, надеюсь и приемник простой не подкачает.
Отредактировано Ev3658 (2021-03-04 21:56:57)
А что там используют АМ или SSB?
А что там используют АМ или SSB?
AM, причем частоты 3 мГц, но на дальнюю связь и 7 и 14 мГц. Радиохулиганы шагают по 500кГц.
Нашел интересные данные по модулю на AD9850
Заявленные характеристики:
частота генерации от 0,029 Гц до 62,5 МГц;
количество разрядов ЦАП – 10;
выходной ток ЦАП – до 10,24 мА при напряжении ограничения 1,5 В;
встроенный компаратор для получения 2-х оппозитных ТТЛ выходов;
возможность цифрового управления частотой как по параллельному, так и по последовательному интерфейсу;
напряжение питания – 5 В;
потребляемый ток до 96 мА.
Ссылка: https://bestschemes.ru/управление-синтезатором-частоты-на-ad9850/
Отредактировано Ev3658 (2021-03-04 22:08:49)
Опробую модуль с Aliexpress на AD9850 и отдельно может под неё тема.
Мне нужно выйти в реальный эфир как шарманщик и зарегистрироваться в "Виртуальная шарманка". А то там для регистрации аж паспорт просят, принуждают к радиохулиганству
Буду рад совету по простому и беспредельному передатчику на полевых транзисторах.
Тут не все мощные могут 14 мегагерц держать на высоком напряжении.
Высоковольтные IGBT тоже 2 мГц край.
С аналоговой физикой радиолюбительской как-то темный лес.
IRF530 до двадцатки работают прекрасно!
IRF530 до двадцатки работают прекрасно!
Подрбные и в радиостанциях 27мГц. стоят.
Но нужна мощность излучения огибающая всю планету
Даже самому интересно сколько надо на 14 мГц чтоб пробить 5-10тыс.км.
Даже самому интересно сколько надо на 14 мГц чтоб пробить 5-10тыс.км.
При хорошем прохождении нам хватало 10-20 Вт. Работал в своё время на UA9HAC. ТИАСУР.
сколько надо на 14 мГц чтоб пробить 5-10тыс.км.
Смотря чем пробивать, у меня товарищ 5 ваттами с японцем общался, мода PSK31.
PSK31
простите, это уже не радиолюбительство, когда за тебя всё делает комп!!!
ex UA3YQJ
это уже не радиолюбительство
Это я о том что чем уже полоса тем меньше мощности надо затратить, с АМ такого бы не получилось!
То есть 50Вт на 14 мГц с хорошей антенной может хватить, чтоб меня услышали за 5000км.?
Тут просто канифолью попахивает чуток Шарманка АВР к 18 апреля
выше 0.02 Ватта требуется регистрация... и лицензия
Вас РосСвязьНадзор и ФСБ не дрючило? мммм... непередаваемые ощущения )))) из личного, так сказать ))
0.02 Ватта требуется регистрация
Ну это можно ещё успеть. Но и традиции радиохулиганства надо соблюдать
AD9850 скоро прибудет, дорогая блин.
Наступает для меня эра физики
Ev3658 написал(а):Но и традиции радиохулиганства надо соблюдать
По традиции радиохулиганства для прохождения обряда посвящения нужен передатчик не ниже киловатта настроенный на милицейскую волну и транслирующий туда прикольную музыку.
Главное вовремя свернуть оборудование не дожидаясь маски-шоу!
Вас РосСвязьНадзор и ФСБ не дрючило?
Сейчас это не актуально, полно работает нелегалов и никто их не дрюкает, это не СССР 70_х годов!
К тому же можно придумать позывной похожий на действующие и никто проверять не будет.
Главное не создавать помеху ведомственной связи!
Во блин, полез в РаДиоФак и понял, что трындец.
Информации исчерпывающей полно, но ясной картины не могу представить.
Гетеродин - или как его "Супергетеродин" - это типа сумматор сигнала, где принимаемая широкая частота "сигнал" сумируется с точной частотой гетеродина и на выходе получается усиленный диапазон "промежуточной" выделенной частоты.
То-есть колебательный контур к примеру настроен на 3 мГц и фонит ±1мГц и тут мы гетеродином выдираем полезности?
Как можно сразу ловить нужную частоту в диапазоне 3-14мГц без переключения первичного колебательного контура ?
А можно вообще просто отсекать не нужное и пропускать только нужное без всяких гетеродинов из приёмника прямого усиления?
Чайник я радиофакный, чувствую надо пока отказаться от AD9850 и поставить ряд экспериментов на Xmega и заглянуть в Avex.... нагородить чего нибудь, а потом сжечь и на полученных костылях сотворить нечто простое и безумное
Отредактировано Ev3658 (2021-03-08 23:34:21)
Если хочешь малой мощностью, и далеко- юзай 80м любительский диапазон.
Посмотри проект "кв пейджер" , радиал делает. Ссылка
Как можно сразу ловить нужную частоту в диапазоне 3-14мГц без переключения первичного колебательного контура ?
"Первичный колебательный контур" он же полосовой диапазонный нужен в принципе для того чтоб отфильтровать зеркальный канал приёма, если у вас ПЧ будет высокая 40-70 МГц то в первичной цепи можно ставить обычный ФНЧ с полосой среза 30МГц или даже ниже если вам не нужна такая полоса приёма. Если хотите послушать и поговорить можно собрать простейший трансивер, схем в инете полно. Вместо ГПД можете использовать синтезатор на AD9850, это даже будет лучше потому как стабильность будет на высоте!
В если использовать вкусности таймеров Xmega, создать всё на базе МК в диапазоне 3, 7 и 14мГц?
Я не очень с физикой, но думаю можно синусоидальный сигнал замутить с осцилляторов и даже АЦП и ЦАП использовать.
Отредактировано Ev3658 (2021-03-10 13:52:52)
В если использовать вкусности таймеров Xmega, создать всё на базе МК в диапазоне 3, 7 и 14мГц?
Синтезатор на таймерах Xmega? Допустим нужна частота 14.82 МГц, а тактовая таймера 32 МГц. Сможет ли таймер поделить на 32 на 2.1592442645074224 чтобы получить частоту 14.82 МГц на выходе?
сигнал замутить с осцилляторов и даже АЦП и ЦАП использовать.
Разве что работать со звуковой частотой. Но для чего?
есть такие проекты, когда на atmega8 народ КВ передатчики лепил.
Ссылку не найду, название не помню, было давно
Если не гнаться за универсальностью, то на Xmega можно запустить супер радиостанцию
Я сейчас немного подзабыл, но в принципе можно создать "Шарманка-X", работающая на:
- 32 000 000 / 2 = 16 000 000 Гц Максимум в частотном режиме таймера в Xmega серии
- Можно оцифровать частоту колебательного контура 32 битным таймером и дрыгать червяк с ферритом для автоматической подстройки диапазона приёма и передачи, чтоб контура создавать с рукой из попы.
- Модуляцию можно проводить другим таймером, там куча одинаковых таймеров.
- Частоты:
16000000 Гц. 8000000 Гц. 5333333 Гц. 4000000 Гц. 3200000 Гц. 2666666 Гц. 2285714 Гц. 2000000 Гц. 1777777 Гц. 1600000 Гц. 1454545 Гц. 1333333 Гц. 1230769 Гц. 1142857 Гц. 1066666 Гц. 1000000 Гц. 941176 Гц. 888888 Гц. 842105 Гц. 800000 Гц. 761904 Гц. 727272 Гц. 695652 Гц. 666666 Гц. 640000 Гц. 615384 Гц. 592592 Гц. 571428 Гц. 551724 Гц. 533333 Гц. 516129 Гц. 500000 Гц. и т.д. герц
- Расстояние связи хотелось бы 6 000 - 10 000 км.
Если звук через контроллер пропускать, можно и режим репитера заложить.

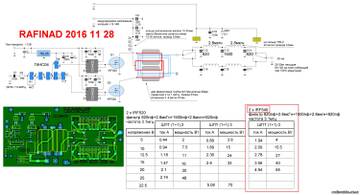

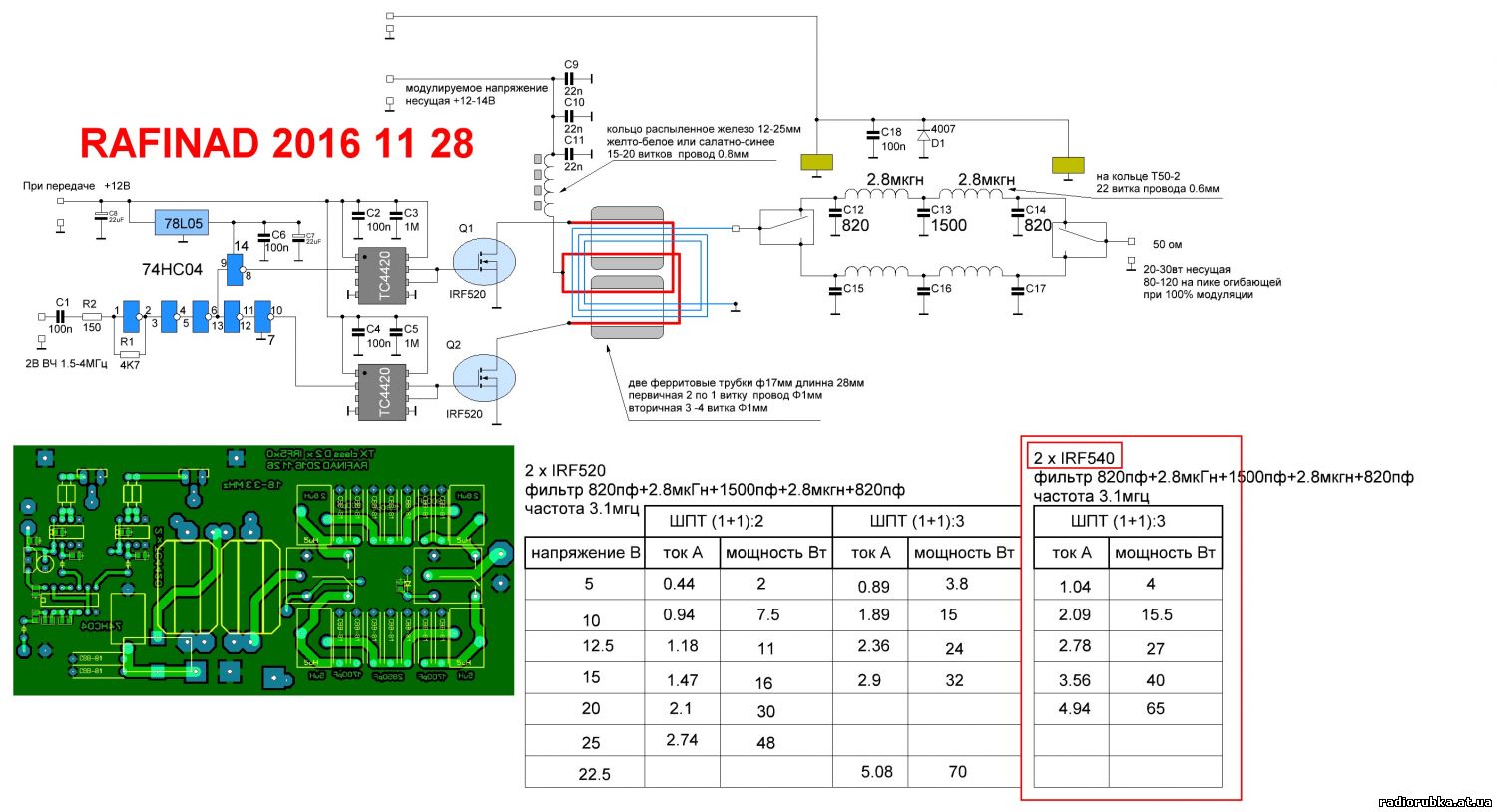

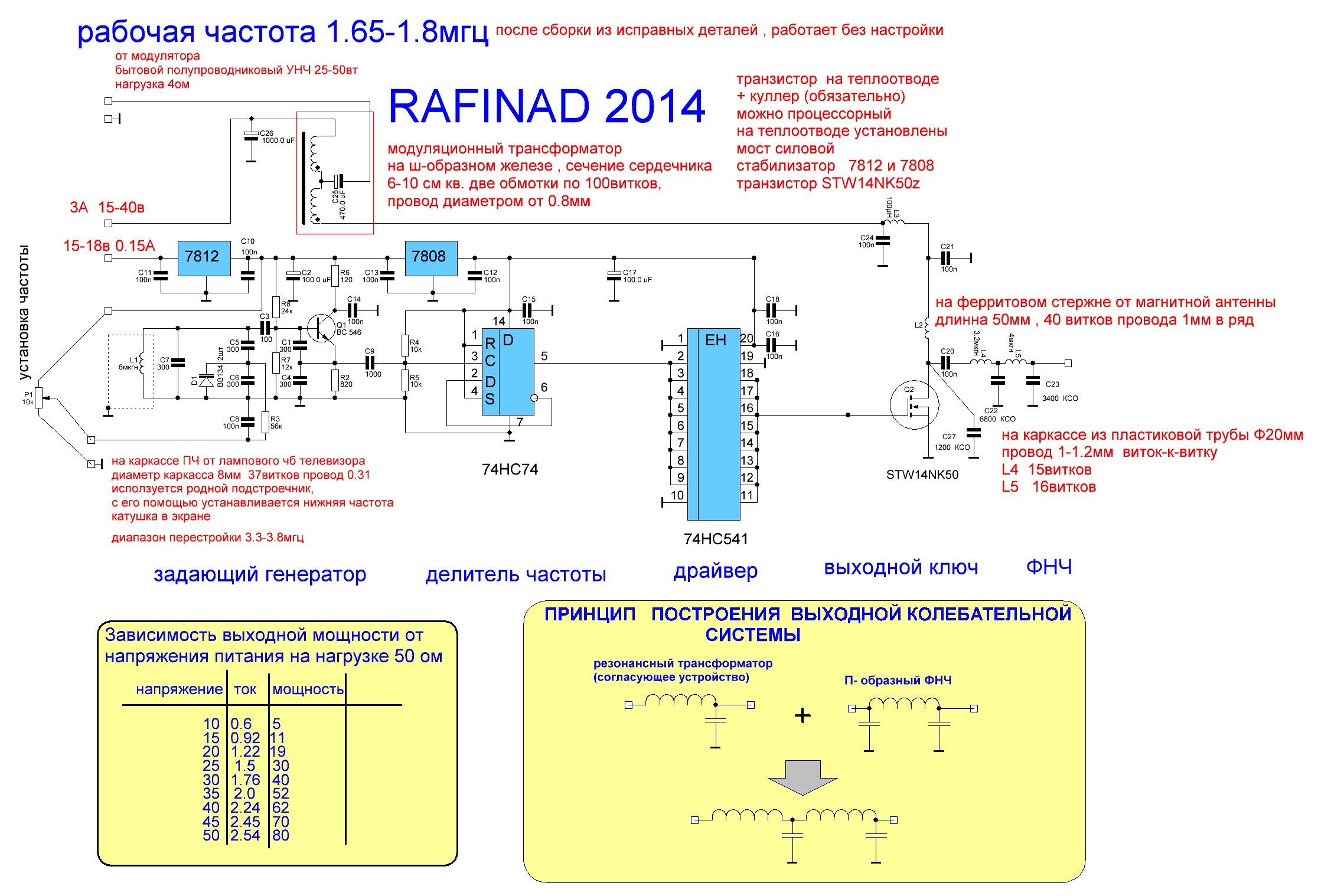

Передающий тракт можно из схемы Пряника (не знай кто это, но спасибо):

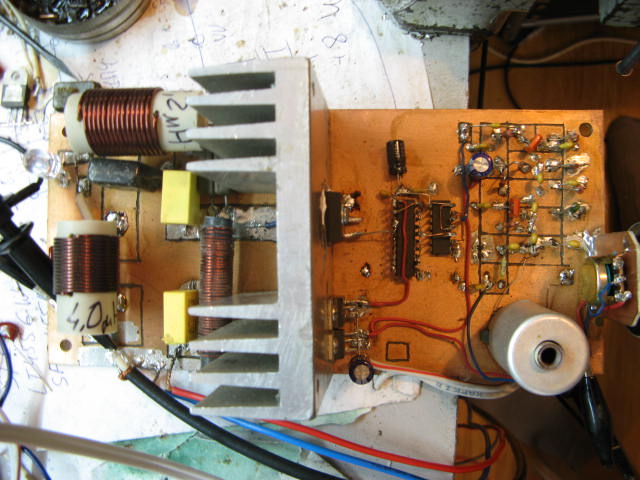

или:

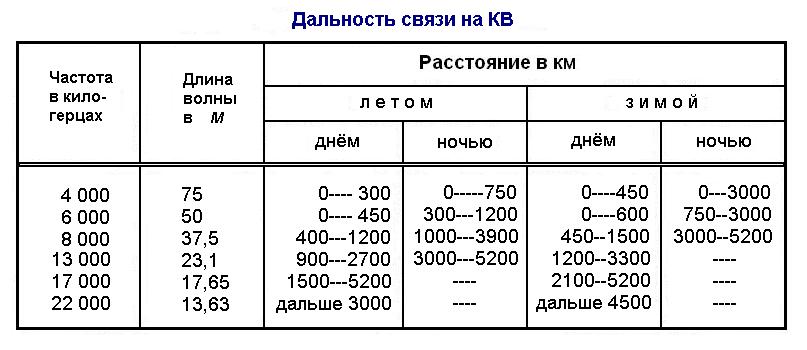

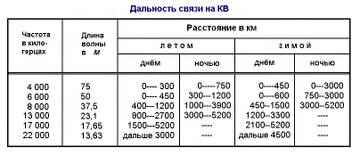

Немного о дистанциях:

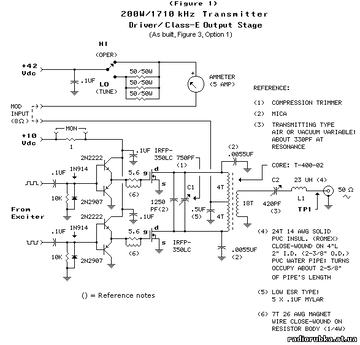

Во, почти то что надо:
Ссылка на источник: https://radiorubka.at.ua/forum/8-178-1
Отредактировано Ev3658 (2021-03-11 01:12:26)
У этих игрушек модуляция амплитудная, качество модуляции паршивое, в лучшем случае хватит с соседом по улице поговорить. АМ в нынешнее время никто не использует, даже шарманщики и те на SSB работают!
А если создать шарманку с минимум компонентов, минимум мороки и с плюшками?
Шарманка на Xmega32a4 без внешних модулей может дать новый виток эволюции, но всё упирается в стоимость PDI программатора, по стоимости можно вложиться и в AD9850 и создать её на Atmega328p.
С генератором AD9850 можно реально наворотить работы для ГРЧС и Связьнадзору.
Если создать на Xmega, с использованием её возможностей по максимум и обвязку сделать по минимум, то получится "Детская Шарманка", фонящая на фиксированных частотах.
Конечно можно чуть сдвигать регулировкой множителя кварца, но всё равно как экспериментатор с VGA сигналом, разгоняется она не хило и судя по статье на форуме экстремальный разгон позволит подобраться к частотам 27 мегагерц.
Идея и теории?
Скорей это не теория, а предположение, так как моё образование затормаживает быстрый старт.
Собрать "Икс" надо из максимально доступный материалов, проверить теории, провести эксперименты. С передатчиком проблем не должно быть, он простой. Модуляция сигнала ещё проще, таймер тут поможет. Приём сигнала - вот тут трындец, нужна помощь по супер-ПРОСТОМУ-гетеродинному блоку.
Как и писал выше про "максимум из Xmega", то уверен, с помощью АЦП можно усилить не только микрофон, но и сигнал с ФПЧ (или ФПЧ программно?)
В Xmega два канала АЦП, они с каждым опорным напряжением. Можно очередным таймером создавать нужное напряжение и разделить каналы на прием и передачу (микрофон).
Скорость канала АЦП 2 мегагерца, но там свои примудрости.
Фильтр промежуточной частоты смысл есть делать? Тут можно заранее нужный кварц для Xmega подобрать, вывод сделать с очередного таймера.
Внешний вид примерно такой:
Отлученная плата с элементами от 0,30мм мало, основные дорожки 0.40мм. под Xmega32a4 или 128. Торчат несколько контуров, возможно узел головки от CD-DVD диска для автоматической подстройки контуров.
Один полевой транзистор, его DIP драйвер.
Если хватит ног, то можно сгенерировать VGA интерфейс с малым разрешением и даже прикрутить модуль камеры.... но это уже лишнее, главное простота.
Такое ощущение что "Тёмный лес"!
На данный момент актуальными приёмо-передающие устройства строятся двух типов с промежуточной частотой и прямого преобразования. В любом случае нужен гетеродин, на AD9850 вполне подойдёт, нужны узлы фильтрации как по входу так и по промежуточной частоте, узлы усиления сигнала по ПЧ и по НЧ. Для передачи нужен узел формирования сигнала с микрофона (телеграф вас вряд ли устроит), узел переноса сформированного сигнала на частоту передачи и усилитель с максимальной линейностью. Про полноразмерную антенну пока молчим.
Мне кажется вам бы посмотреть в сторону SDR, это вполне реализуемый вариант где функции формирования и усиления берёт на себя компьютер!
на AD9850 вполне подойдёт,
А если отказаться от неё в сторону упрощения.
Я смогу сгенерировать кучу частот с Xmega. Основная к примеру 8 или 16 мГц.
С чего начать? С колебательного контура? Какой вариант лучше, с сердечником или без?
Далее могу поставить транзистор и сразу в АЦП контроллера. Опорное напряжение 1в. 12 бит. = 0,0002в. (примерно)
Но тут весь смысл гетеродина в сумматоре, как его создать максимально просто и доступно?
=====================
Всё ещё зависит от метода передачи.
Самый валенковый для меня взять два таймера, один с несущей частотой, а другой просто дрыгает питание всего передатчика ШИМ модуляцией.
Всё таки ознакомьтесь с работой SDR приёмопередатчиков, я лет десять назад собирал простейший на паре-тройке микросхем, без входных фильтров и кварцем вместо гетеродина. Подключал к звуковой карте компа, полоса обзора была 96 кГц что для многих случаев вполне достаточно. Нужную мне станцию выбирал мышкой на "водопаде".
Вот ВебСДР приёмник посмотрите как всё работает!
http://msk.vpnki.ru:26057/
Вот по первой ссылке нашёл в инете простой трансивер!
http://www.ra4a.ru/publ/priemniki_pered … 14-1-0-488
в инете простой трансивер!
Ого, простой. Простому радиолюбители придётся попыхтеть.

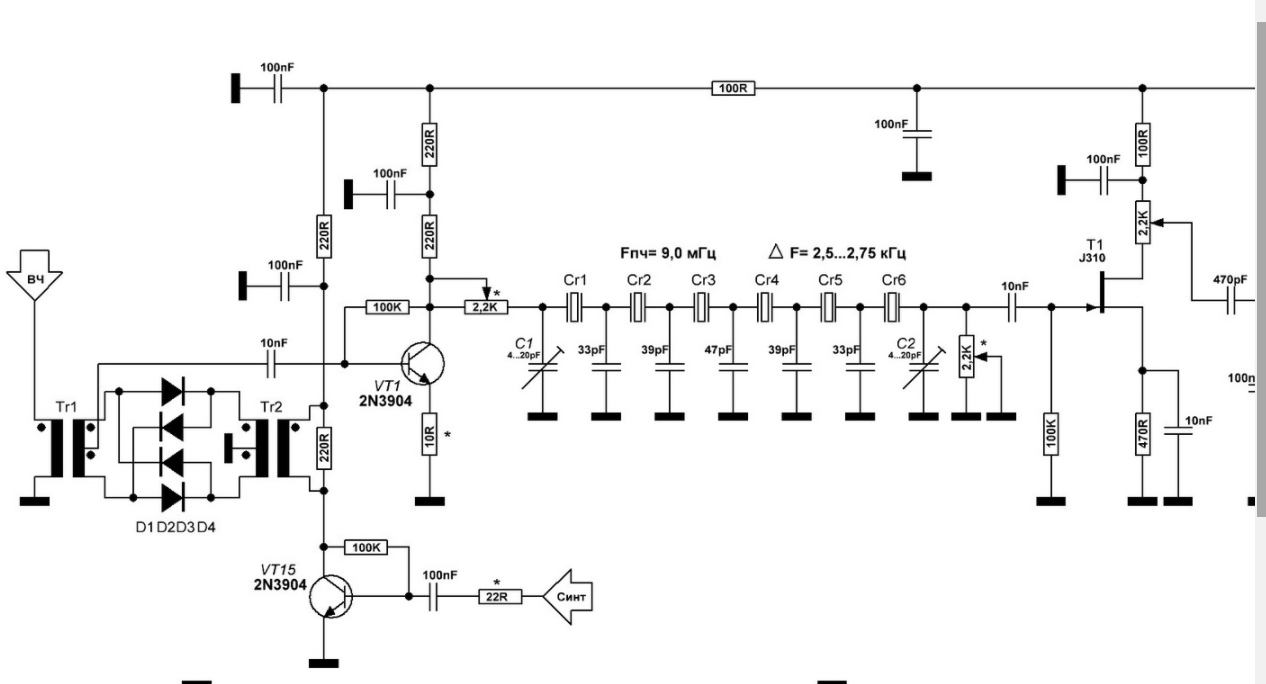

А можно ещё проще, к примеру как у "4Z5KY":
По идее в АЦП можно многое валить и в контроллере ещё разгрести всю кучу.
