Вот ВебСДР приёмник посмотрите как всё работает!
http://msk.vpnki.ru:26057/
А это наша станция под боком (г.Кстово, Нижегородская обл. Зимёнки) - http://websdr.rt2t.ru:8901/
если создать шарманку с минимум компонентов, минимум мороки и с плюшками?
Добро пожаловать в мир SDR приемников )))
А можно ещё проще, к примеру как у "4Z5KY":
Схема Сергея несколько сложнее, к тому же там участвует кварцевый фильтр, а его постройка это ещё та головная боль.
http://www.cqham.ru/trx75_23.htm
Я на постройку фильтра потратил год и пол сотни приобретённых кварцев, дабы не приобретать больше сделал автономный кварцевый генератор с частотомером и ездил по магазинам отбирал те которые попадали нужные мне рамки. Для настройки трансивера нужны специализированные приборы, если их нет то будут сложности.
Для настройки трансивера нужны специализированные приборы, если их нет то будут сложности.
А если не гнаться за универсальностью и создать своё, чтоб только между собой общалось?
Можно из этого что-то простое создать?
- Частота 8 мГц для приёма 0-3.3в.
- Частота до 16 мегагерц под нужды 0-3.3в.
- Частота до 16 мегагерц под нужды 0-3.3в.
- Частота до 16 мегагерц под нужды 0-3.3в.
- Частота до 16 мегагерц под нужды 0-3.3в.
-АЦП 12 бит 0-1в. (до 2мГц)
-ЦАП 10 бит
-Замер частоты 32 битный 0-1,2в.
Оставлю тут для разборки:
ист.- http://www.cqham.ru/forum/showthread.php?32807--SDR--&p=1238171&viewfull=1#post1238171
Комментарии: https://ru-radio-electr.livejournal.com/1379006.html
Отредактировано Ev3658 (2021-03-14 02:13:58)
SDRка вполне может удовлетворить жажду общения по радио!
Блин, мне протеус в голове сложно запустить)))

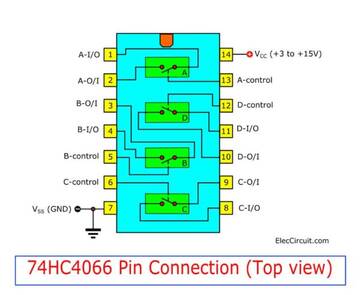

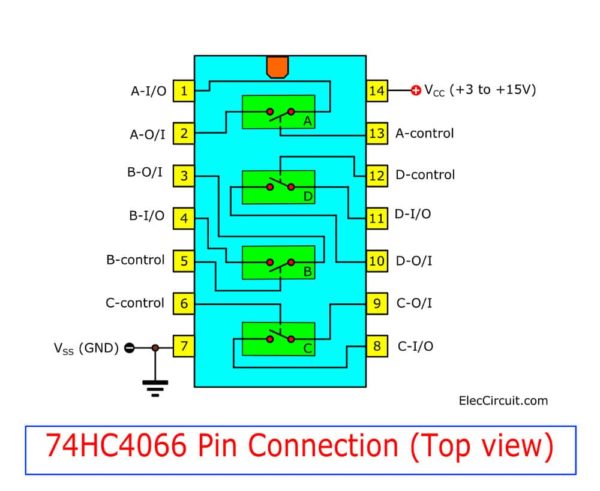

А если просто тупо всё отсекать перед началом импульса нужной частоты и замерять в сумме за Nный период накопленный сигнал, после сбрасывать и замерять дальше (величину звуковой волны)?
То-есть АЦП замеряю то что накопилось на конденсаторе (OR) через каждые 90 кГц и беру это за высоту амплитуды, далее отдельно для спектрограммы могу заполнить буфер DMA с более высокой частотой.
Передавать можно так-же.
Отредактировано Ev3658 (2021-03-14 23:21:17)
Пришел модуль AD9850, но думаю отложить в сторонку, раньше прилетел главный инструмент, радио RADIWOW R-108
А если замутить местное радио с метеостанцией и наполненным эфиром, где:
6 утра зарядка
12 что нибудь к обеду
Передача "Новости 19хх года в это время о достижениях"
Прогноз погоды каждые... А сейчас прогноз погоды озвучит Петя, а в следующий раз другой голос (если модуль DFplayer быстро переключает фонемы, можно и на нём синтезатор сделать и музыку в придачу).
Вот только частоты какие лучше для этого?
Вот пример возможных частот:
1600000 Гц.
1454545 Гц.
1333333 Гц.
1230769 Гц.
1142857 Гц.
1066666 Гц.
1000000 Гц.
941176 Гц.
888888 Гц.
842105 Гц.
800000 Гц.
761904 Гц.
727272 Гц.
695652 Гц.
666666 Гц.
640000 Гц.
615384 Гц.
592592 Гц.
571428 Гц.
551724 Гц.
533333 Гц.
516129 Гц.
А если замутить местное радио с метеостанцией и наполненным эфиром, где:
Эх как тебя понесло. Молодец!
Эх как тебя понесло. Молодец!
Время бы выделить. А так да, было бы супер что-то подобное и ещё бы с звонком GSM в эфир.
делай на лампах - продашь потом фанатам )))
делай на лампах - продашь потом фанатам )))
Сейчас нужные лампы и не найдёшь. Всё металлурги скупили.
Пф... буквально месяц назад показывали лампы с хранения.
Сейчас фотки найду. Знакомый целую коробку купил.
Вот только частоты какие лучше для этого?
Вот пример возможных частот:
некоторые из них совпадают с частотами вещания сигналов времени СЕВ, вы бы поаккуратнее там )))
Время бы выделить. А так да, было бы супер что-то подобное и ещё бы с звонком GSM в эфир.
Ой как не хотел отзываться, но мсье (без обид) таки очень рьяно зазывает приключения на...
Желаем звонки ? Они будут и не только GSM...
А там и время выделят и не только...
1. Занятие частоты, не имея на то лицензии.
В нынешних политических условиях пеленгатор приедет быстро...
2. Трансляция контента, не купив этот контент или права на его трансляцию.
Лично у меня ютуб заблокировал шесть роликов о наших покатушках 4х4 только из-за того, что в каждом из них была хотя бы одна музыка, защищенная правами...
Даже, казалось бы банальным, прогноз погоды - уже авторские права...
Дальше продолжать не буду, хотя можно еще пункта три насобирать...
Есть желание нахрапом бороться с кучей запретов, которые нахлынут - карты в руки.
Я за технические поиски, саморазвитие и достижение новых знаний и навыков, но не ценой штрафов, конфискаций и т.п. в адрес искателя...
Удачи !
Отредактировано Nord (2021-03-17 20:34:29)
А если замутить местное радио с метеостанцией и наполненным эфиром
Если в интернете, то отличная идея. А если в живую, то без регистрации можно огрести.
Если судить по WebSDR, то радиолюбительство задушили по всей стране.
Может действительно создать простую AVR шарманку, до кучи ещё на Arduino, чтоб как-то появились новые шарманщики?
чтоб как-то появились новые шарманщики?
Завлечь адептов в новую секту довольно проблематично. В годы расцвета шарманщиков круг общения индивидуума ограничивался одной-двумя соседними улицами, нынешних гаджетов понятное дело не было, но почти у всех были радиоприёмники как переносные так и стационарные, и построив шарманку можно было заявить о себе в соседнем городе а то и далее. Это и подвигало спрос на шарманки и желание строить их улучшая характеристики. Шарманщиков были единицы и определяло ихнюю популярность, к тому же они крутили в эфир довольно редкую заграничную музыку. Ныне молодёжь, и не только она, упёрты в свои лепёшки, что-то там выискивая, просматривая, прослушивая не замечая окружающей действительности. И убедить народ оставить свои гаджеты и начать общаться в эфире мне кажется не реально!
Если судить по WebSDR, то радиолюбительство задушили по всей стране.
Любительство и хулиганство - это, как теплое и мягкое...
Не надо смешивать.
Хулиганство душили и раньше, а законопослушное любительство приветствуется и сейчас.
Получить лицензию на частоту не проблема, в течении месяца все решается.
Или интернет, как предложено выше. Там лицензий не требуется, но за нарушение авторских прав тут поставят в позу быстрее и болезненнее..

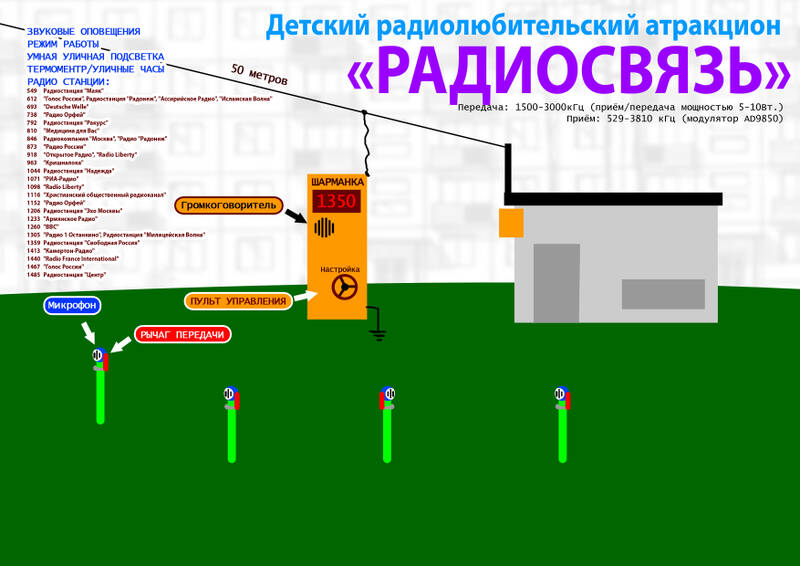

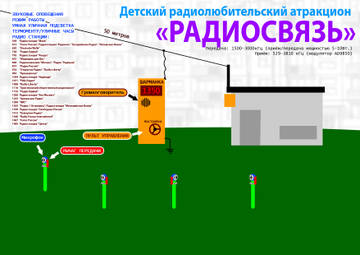

А если как-то так?
Техническая характеристика:
Тип управления: МикроконтроллерОперационная система:
«ИКС»Возможности:
-Наглядное ознакомление с процессом физики радиоволн
-Антивандальный механизм управления частотным модулятором
-График времени с календарём (учёт прааздничных дней)
-Ограничение работы:
-в дождь;
-удары/вибрация (звуковое предупреждение);
-Сильный шум в микрофоны (звуковое предупреждение);
-график времени с учётом календаря;-Держать порядок во время диалога алгоритмом активности каждого участника
-Вести дискуссионный диалог с разными ближайшими городами
-Использовать как радио и громкоговоритель на детской площадке
-Кнопка аварийного звукового оповещения о помощи на детской площадке
-Удалённый контроль КВ приёмниками и онлайн WEB интерфейсом (для поиска частоты)
-Визуальное отображение частоты с адаптивной яркостью дисплея 31х16 точек
-Антивандальный механизм управления (отдельный от цепи антенны на расстояние)
-Вспомогательное ночное уличное освещение с детекцией движения
-Потребление энергии возможно накопительным от уличного освещения
-Ночное радио (с ограничением громкости)
-Дополнительные одноместные лавочки на 6-10 мест
-Аудитория всех полей в городе и мало застроенных мест + радиолюбителиОсновная работа:
Диалоговый режим до 4 человек в порядке «приём/передача»
с трансляцией и возможным вступление в диалог в таком-же порядке «приём/передача».
Вести приём и передачу в частотном диапазоне:
Передача: 1500-3000 кГц (передача мощностью 5-10Вт.)
Приём: 529-3810 кГц (в режиме запрета передачи)
Дистанция связи в режиме «приём-передача»: 500-3000км.
Мониторинг активности онлайн:
Станция: «г.Кстово, д.Зимёнки»: http://websdr.rt2t.ru:8901/
Станция: http://www.stream.sdr48.ru/Рабочее время:
Пн-Пт:
6.00-8.00
11.00-14.00
17.00-18.00
После 20.00 режим передачи запрещен.
Сб-Вс + праздничные дни:
6.00 до 4.00 утра без ограничения на передачу
Отредактировано Ev3658 (2021-03-19 00:49:12)
при мощности передатчика выше 20mW (а в некоторых диапазонах еще меньше) уже надо регистрация.
А для работы с детьми уже надо пед.образ... - новый "Закон об образовании"
Короче бросай ты эту тему, не трать зря время.
А если
Удивляет конечно сколько у тебя энергии и сил, надо не "бросай", а перенаправлять куда-то ещё.
Чем закончилась история с устройством для детской площадки, которое искажало звук?
А на счет WebSDR я так и не понял в чем фишка. Инструкций в инете много, всё сводится к покупке свистка на али и подключение его к линуксовой машине, дальше эта вся связка смотрит в онлайн.
Вы главное поймите, я же без фанатизма
Радио приём и передача давно меня интересовала, хочется опробовать и знаний получить.
Детские площадки это моя мечта, к сожалению всё упирается в источники энергии.
А на счет WebSDR я так и не понял в чем фишка.
Обычный приёмник прямого преобразования, выход подаётся на звуковую карту компьютера, комп программно обрабатывает сигнал и отображает полосу приёма равную полосе пропускания карты (у крутых карт 180 кГц). Работает не только на линуксе но и на винде, под винду даже больше всяких приёмников. В зависимости от качества SDR программы есть возможность менять виды принимаемых сигналов и их полосу. Простота конструкции и выполнение основных функций приёмника (чувствительность и избирательность) за счёт компьютера. Есть программы выполняющие функции трансивера, для этого к компу должен быть подключён SDR трансивер.
WebSDR это тот же приёмник но сливающий всё принятое в сеть.
sva-don, о, спасибо, так понятнее.
Вообще похожую идею давно хотел сделать, правда на основе обычной рации и модулей nRF24L01. Впрочем давно пробегала как раз тема низких частот, даже приёмник для этого тоже приобрел (похожий на выше описанный, Tecsun PL-360), но там проблема длины антенны и мощности. Но можно ещё вспомнить DCF77.
Отложу это до лета. Всё идёт к длинющещей антенне, в июне чей обживусь в новом доме и попробую договорится установить на крыше 8 подъездного кирпичного 5ти этажного дома.
Хотелось бы монитор к такой штуке приделать, но с видео сигналом проблемы, отнимает много ресурсов, а ещё хочется через АЦП и приём сделать и передачу.
попробую договорится установить на крыше 8 подъездного кирпичного 5ти этажного дома
как радиолюбитель - радиолюбителю: это очень сложно сделать на многоквартирном доме.
Вам могут помочь советами (если повезёт) в местном радиоклубе, если он еще у вас есть, и если там самому молодому меньше хотя бы 65 лет...
но у вас же нет регистрации - позывного.
Хотелось бы монитор к такой штуке приделать, но с видео сигналом проблемы, отнимает много ресурсов
Можно комп использовать. С МК передавать данные на комп и пусть он отображает на экране все что требуется. Графика будет намного лучше чем на МК.
а ещё хочется через АЦП и приём сделать и передачу.
АПЦ на передачу? Может ЦАП?
Что передавать нужно? Если голос, то зачем МК?
Если голос, то зачем МК?
В МК можно фильтры сделать, срезать лишнее и т.п.
Выход можно и без ЦАП через таймеры.
Если привязать радио тракты максимально к МК, то можно ограничивать частоты.
