Программирование ATMEL в BASCOM.

Информация о пользователе

Привет, Гость! Войдите или зарегистрируйтесь.

DFU_Prog 1.0

Страница: 1

Сообщений 1 страница 18 из 18

1

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2020
  • Уважение: [+402/-13]
  • Позитив: [+26/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 15 дней
  • Последний визит:
    2024-11-21 21:30:26

Небольшая программа, загружающая прошивки в МК с аппаратным модулем USB, у которых "заводской" загрузчик фирмы Atmel. Это AT90USB162, AT90USB1286, ATmega16U4, ATmega32U4 и многие другие. По сути программа - аналог фирменной утилиты Flip, но реализован не весь функционал, а только протокол DFU и прошивка по USB.
Программа скомпилирована для Windows и Linux

Скриншот программы (Windows).

http://s011.radikal.ru/i318/1603/18/4174476d0eef.png

Скриншот программы (Linux). Компилировал тот же код, а поскольку между Windows и Linux  не малая разница, содержимое окна немного "поплыло", но работе программы это не мешает.

http://s019.radikal.ru/i607/1603/8c/65370e137819.png

Программа позволяет записать прошивку во флеш память, и данные в EEPROM, а так же запустить программу в МК. Поддерживаются bin и eep файлы. Hex не поддерживается в этой версии.
Одна из особенностей загрузчика МК в том что пока не будет стерта память, ее нельзя прочитать и ничего в нее записать. Память стирается при прошивке Flash и если попытаться записать что-то в EEPROM не записав сперва во Flash, то приведет к ошибке записи.

В Windows требуется установить драйвер, который находится в архиве папки Windows.
В Linux программу нужно запускать с правами Root.

Программа вместе с исходными текстами.

+5

2

  • Автор: radan
  • Администратор
  • radan
  • Откуда: Лисичанск
  • Зарегистрирован: 2007-01-25
  • Приглашений: 0
  • Сообщений: 1570
  • Уважение: [+357/-0]
  • Позитив: [+222/-4]
  • Пол: Мужской
  • Возраст: 54 [1970-03-27]
  • Провел на форуме:
    1 месяц 4 дня
  • Последний визит:
    2022-03-07 13:49:39

Спасибо!

0

3

  • Автор: RDW
  • Активный участник
  • RDW
  • Откуда: Москва
  • Зарегистрирован: 2011-05-11
  • Приглашений: 0
  • Сообщений: 2632
  • Уважение: [+233/-37]
  • Позитив: [+164/-62]
  • Пол: Мужской
  • Возраст: 48 [1976-07-28]
  • Провел на форуме:
    20 дней 15 часов
  • Последний визит:
    2023-12-23 17:59:39

А загрузчик вшит на "аппаратном" уровне, его потереть случайно нельзя?

0

4

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2020
  • Уважение: [+402/-13]
  • Позитив: [+26/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 15 дней
  • Последний визит:
    2024-11-21 21:30:26

Загрузчик находится в boot области Flash памяти. Потереть случайно можно.

0

5

  • Автор: RDW
  • Активный участник
  • RDW
  • Откуда: Москва
  • Зарегистрирован: 2011-05-11
  • Приглашений: 0
  • Сообщений: 2632
  • Уважение: [+233/-37]
  • Позитив: [+164/-62]
  • Пол: Мужской
  • Возраст: 48 [1976-07-28]
  • Провел на форуме:
    20 дней 15 часов
  • Последний визит:
    2023-12-23 17:59:39

Тогда было бы полезно иметь возможность восстановить загрузчик, я поди свой потер давно (а где-то его и не было, если это xmega).

0

6

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2020
  • Уважение: [+402/-13]
  • Позитив: [+26/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 15 дней
  • Последний визит:
    2024-11-21 21:30:26

Загрузчик восстанавливается последовательным или параллельным программатором.

0

7

  • Автор: RDW
  • Активный участник
  • RDW
  • Откуда: Москва
  • Зарегистрирован: 2011-05-11
  • Приглашений: 0
  • Сообщений: 2632
  • Уважение: [+233/-37]
  • Позитив: [+164/-62]
  • Пол: Мужской
  • Возраст: 48 [1976-07-28]
  • Провел на форуме:
    20 дней 15 часов
  • Последний визит:
    2023-12-23 17:59:39

Не видел в АВР Студии такого функционала.
Или там как-то интеллектуально он его пропихивает, когда адресное пространство не используется?
И с фюзами как?

0

8

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2020
  • Уважение: [+402/-13]
  • Позитив: [+26/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 15 дней
  • Последний визит:
    2024-11-21 21:30:26

Собрал приложение для малины http://pure-basic.narod.ru/forum_files/ … rpi.tar.xz

http://pure-basic.narod.ru/forum_files/raspberry_pi/DFU_Prog.png

0

9

  • Автор: Ev3658
  • Активный участник
  • Ev3658
  • Откуда: Кстово, Нижег.обл.
  • Зарегистрирован: 2013-03-30
  • Приглашений: 0
  • Сообщений: 1425
  • Уважение: [+317/-4]
  • Позитив: [+342/-4]
  • Пол: Мужской
  • Возраст: 42 [1982-06-29]
  • Провел на форуме:
    12 дней 23 часа
  • Последний визит:
    2024-08-05 13:39:27

А что за приложение, а почему не открывается и картинка  не картинка ?  :glasses:

0

10

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2020
  • Уважение: [+402/-13]
  • Позитив: [+26/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 15 дней
  • Последний визит:
    2024-11-21 21:30:26
Ev3658 написал(а):

А что за приложение

В первом сообщении написано что это упрощенный аналог утилиты Flip, загружающей прошивки в МК с аппаратным USB (AT90USB162, AT90USB1286, ATmega16U4, ATmega32U4 и другие).

Ev3658 написал(а):

почему не открывается

Потому что для линукс arm (Raspberry PI).
Архив можно открыть в 7z архиваторе.
Для компа архив в первом сообщении.

Ev3658 написал(а):

А что за приложение, а почему не открывается и картинка  не картинка ?

Речь про мое предыдущее сообщение или первое?
В первом, картинки пропали из-за прекращения работы сайта radikal.ru

0

11

  • Автор: Ev3658
  • Активный участник
  • Ev3658
  • Откуда: Кстово, Нижег.обл.
  • Зарегистрирован: 2013-03-30
  • Приглашений: 0
  • Сообщений: 1425
  • Уважение: [+317/-4]
  • Позитив: [+342/-4]
  • Пол: Мужской
  • Возраст: 42 [1982-06-29]
  • Провел на форуме:
    12 дней 23 часа
  • Последний визит:
    2024-08-05 13:39:27
Пётр написал(а):

В первом сообщении написано что это упрощенный аналог утилиты Flip, загружающей прошивки в МК с аппаратным USB (AT90USB162, AT90USB1286, ATmega16U4, ATmega32U4 и другие).

Потому что для линукс arm (Raspberry PI).
Архив можно открыть в 7z архиваторе.
Для компа архив в первом сообщении.

Речь про мое предыдущее сообщение или первое?
В первом, картинки пропали из-за прекращения работы сайта radikal.ru

Ааа... понял.

Просто удивлён решению на Rasbery PI.
Жуть как хочется попробовать эту штуку в PureBasic.

0

12

  • Автор: Bright_Fridge
  • Новичок
  • Зарегистрирован: 2024-06-17
  • Приглашений: 0
  • Сообщений: 4
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 часа 38 минут
  • Последний визит:
    2024-08-27 22:39:30

Пётр

Пётр написал(а):

Небольшая программа, загружающая прошивки в МК с аппаратным модулем USB, у которых "заводской" загрузчик фирмы Atmel. Это AT90USB162, AT90USB1286, ATmega16U4, ATmega32U4 и многие другие. По сути программа - аналог фирменной утилиты Flip, но реализован не весь функционал, а только протокол DFU и прошивка по USB.
Программа скомпилирована для Windows и Linux
.

Здравствуйте. Случайно наткнулся на этот сайт, хотел Вам написать в личные сообщения, но здесь такой возможности нет, поэтому напишу сюда. В общем решил сделать HID устройство на at90usb647, подключил пару выводов как в даташите, d+- не перепутал, VBUS к VCC цепанул, UCAP через конденсатор к земле. Подключаю к компьютеру. Определяется как at90usb64, но с ошибкой драйвера, ошибка запроса BOS дескриптора, код ошибки 43. (Reset и HWB не задействовал в схеме) Что можно попробовать сделать, чтобы решить эту проблему ?

0

13

  • Автор: Пётр
  • Модератор
  • Зарегистрирован: 2009-01-18
  • Приглашений: 0
  • Сообщений: 2020
  • Уважение: [+402/-13]
  • Позитив: [+26/-6]
  • Пол: Мужской
  • Провел на форуме:
    3 месяца 15 дней
  • Последний визит:
    2024-11-21 21:30:26

Попробуйте в Windows 7. Если будет так же, проверяйте правильность сборки.

0

14

  • Автор: Bright_Fridge
  • Новичок
  • Зарегистрирован: 2024-06-17
  • Приглашений: 0
  • Сообщений: 4
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    2 часа 38 минут
  • Последний визит:
    2024-08-27 22:39:30
Пётр написал(а):

Попробуйте в Windows 7. Если будет так же, проверяйте правильность сборки.

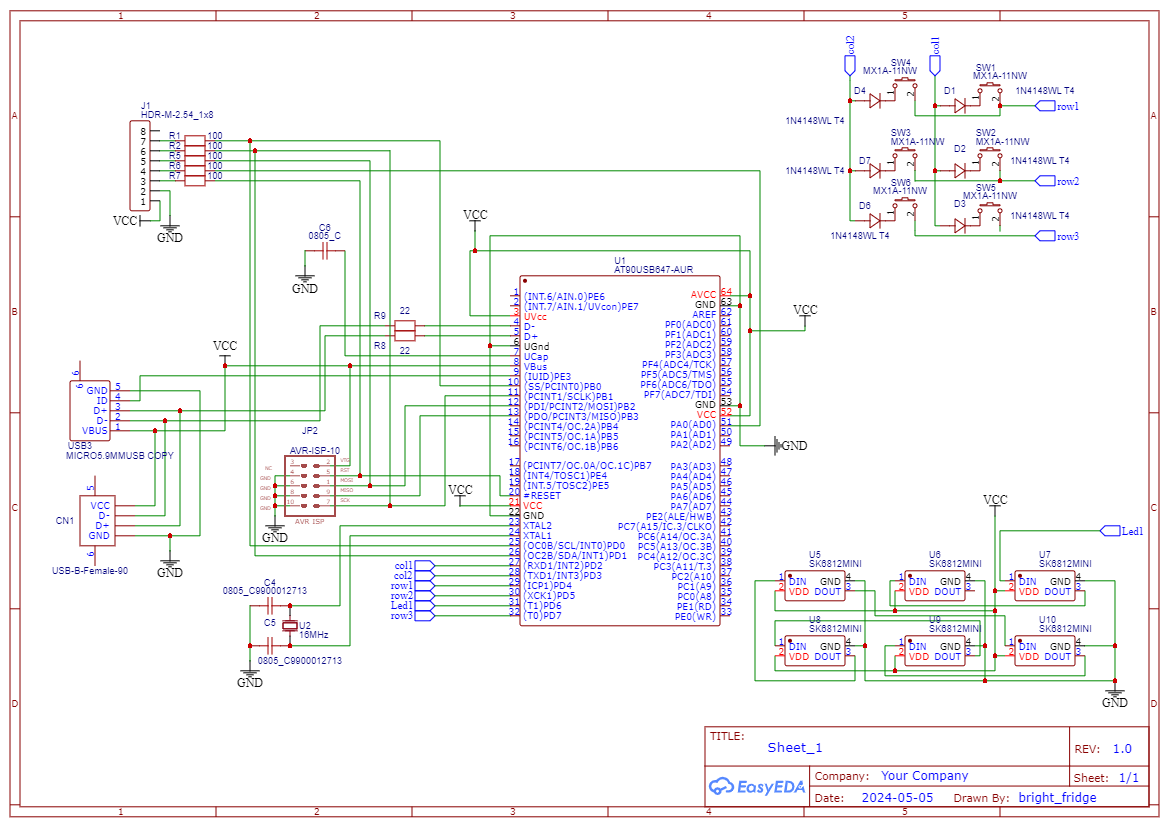

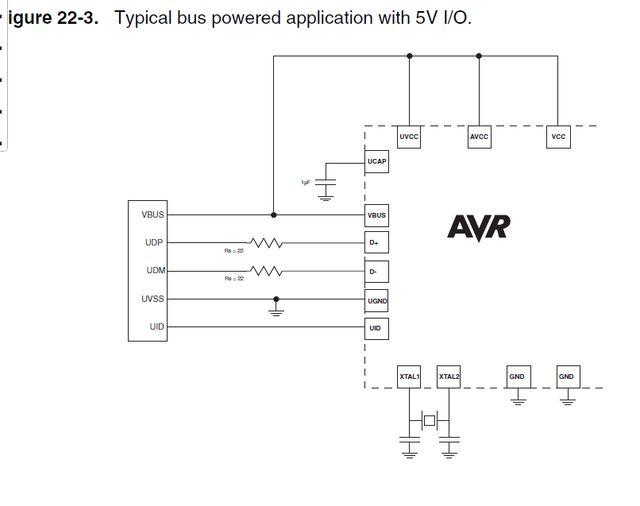

Я проверил на старом ноутбуке с виндовс 7, проблема там та же. Еще раз проверил, не напутал ли со схемой, прозвонил D+ и D- по даташиту разводил, не понимаю что не так. Наткнулся на форуме Microchip на статью за 2018 год, где у автора проблема точь в точь как у меня, причем на at90usb1287 такой проблемы нет, а потому он подумал, что дело в драйверах. К сожалению ему там никто не ответил, да и скачать официальные драйвера с официального сайта уже не получится. В принципе микроконтроллер можно запрограммировать так, что драйвер и не понадобится. Есть библиотека LUFA, которая как раз описывает USB, но там несколько файлов с окончанием c и h, а также makefile и я не понимаю, как их воедино объединить. https://forumupload.ru/uploads/0000/25/b8/2168/t268432.png   https://forumupload.ru/uploads/0000/25/b8/2168/t70223.png
