А симуляция где ?

  Dim Crc As String * 7
  Dim Crcrx As String * 7
  Dim Flag_rx As Bit

Вот Вам и ошибка !
Crcrx = Right(stroka , 7)   -  затирается флаг

Увеличьте
  Dim Crc As String * 7
  Dim Crcrx As String * 7
Сделайте
  Dim Crc As String * 10
  Dim Crcrx As String * 10

нашел, обычно симка вместе с исходником

затем, что строковая переменная заканчивается "0", который не видно

Вы назначили переменную 7 символов, и все их используете, а в конце т.е., 8 символ = "0"

этот нолик Вам и обнуляет флаг

Поставить точку останова на нужную строку и запустить отладочную симуляцию. В качестве прошивки нужно указать не hex, а obj файл.

И чем Вы передаете строку, если терминалом протеуса, то он 10 не передаёт, только 13 ?

А не проще поставить ещё один МК который по кнопке будет этим заниматься, ещё есть COMPIM в протеусе, но нужен виртуальный COMPORT

переменная STRING отображает только символы таблицы, "0" это конец строки в переменной

Здравствуйте. Открыл бы новую тему, но, что-то, нет такой кнопки, не могу найти...
Заранее извиняюсь, что влез в чужую тему.
Имеется, значит soft Uart, по которому общаются модули GPS и GSM с 88ой тинькой. Аппаратного на борту нет. Теперь немного о логике работы устройства.
Ровно раз в секунду имеем прерывание по 16 битному таймеру timer1. В нем обрабатываем показания с одного из датчиков (много математики, примерно на 40-50мс) и результаты в несколько переменных integer. Это действие очень важно и промежуток в 1 сек тоже очень важен.

Далее... На борту GPS модуль Neo-6m. По Uart получаем от него координаты и переводим их в две переменные long (цифра о широте и цифра о долготе). На это действие у нас уходит около 200-300мс, так как модуль транслирует сам по себе и не ясно в какой момент и на какую строку мы наткнемся в момент чтения. Приходится немного ждать начала нужной нам строки и потом обрабатывать её.

Продолжаем... Раз в сколько то секунд (хотелось бы чем чаще, тем лучше. Но, в то же время, иметь возможность контролировать интервал) собираем все переменные с данными в одно сообщение и отправляем по смс через модуль Sim800l. И тут начинается самое интересное. Если с GPS я задавал условие

If timer1 <15000 then

Gosub GPS

Return

и укладывался между прерываниями, и даже ещё времени оставалось вагон, то читать GSM модуль необходимо всегда. Меня не покидает чувство, что не МК управляет им, а он МК. К примеру, после отправки СМС, очень хотелось бы получить ответ "ОК" от модуля. Но ответ приходит в любой момент. По закону подлости, даже в момент прерывания по timer1. Итог: ответ прозевали или получили кусок ответа - чепуху. Плюс ко всему-незапрашиваемые уведомления от sim800. Будь то приход нового смс или входящий звонок или ещё что то. Нужно бы не прозевать сообщения в момент прерывания или ухода в подпрограмму GPS (или ещё какую-то, которую мне приспичит добавить).

Из даташита:

1.6.1 Software flow control (XON/XOFF flow control)
Software flow control sends different characters to stop (XOFF, decimal 19) and resume (XON, decimal 17)
data flow. It is quite useful in some applications that only use three wires on the serial interface.
The default flow control approach of SIM7080 Series is hardware flow control (RTS/CTS flow control), to
enable software flow control in the DTE interface and within GSM engine, type the following AT Command:
AT+IFC=1,1

Я правильно понимаю, что это разрешение на приём передачу?
AT+IFC=1,1  установил. Разницы не заметил...
Как этим пользоваться? Или, может быть, у кого-то есть другие варианты решения задачи? Переход на другой мк возможен, но не хотелось бы.

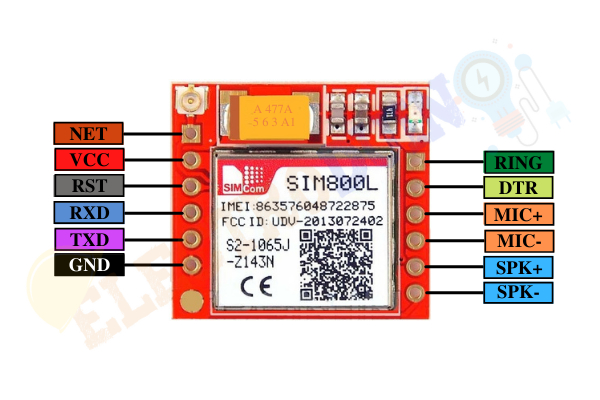

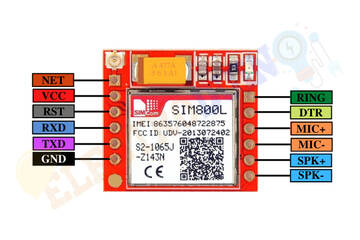

Все верно, только Rx и Тх. В шилде не предусмотрено аппаратное управление.

Отредактировано Nec (2023-01-06 05:13:00)

Продолжаю безумие. Разобрался с программным управлением потока. Сам затупил. Отправлял модулю просто 17 вместо CHR(17). Вроде бы все заработало. Причём, когда поток возобновляем, из модуля сыпется разом все, что накопилось в его буфер. Строку с ответом модуля пришлось выводить побайтово в цикле через inkey, каждый раз проверяя значение timer1. Если дело идёт к прерыванию, то останавливаем трансляцию от модуля и возобновляем при выходе из прерывания. Выход из цикла по CR.
Есть ещё интересный момент. После отправки сообщения,  для отладки, выводил в терминал ход выполнения программы. После уходил в цикл чтения ответа с модуля. Смс улетали раз в 3 сек. Как только удалил строку для отладки, все встало колом. Смс отправляется, а ответ от модуля читается как ">". Больше ни на какие команды не реагирует до перезагрузки. Как это увязать со строкой print#1 (сообщение в терминал) не знаю.
В планах ещё разобраться с потоком сообщений от модуля, которые могут накопиться в его буфере, пока поток от него был перекрыт. Нужно как-то находить последнюю строку, чтобы не подвисать в цикле чтения.
Боремся дальше...

Это был бы самый простой путь, но в прерывании обрабатывается показания с датчика, который считает расстояние. А в единицу времени (секунда) это будет скорость. Без скорости никак.
Я тут подумал. Можно же выходя из прерывания возобновлять поток и тупо, через input читать все, что накопилось в памяти. Вот только нужно как то заранее знать количество строк, чтобы не зависнуть на попытке чтения несуществующих

Скорее, это я недоговариваю хитрый алгоритм. GPS только для координат (пока что). Это не совсем трекер, но быть трекером одна из его задач. Скорость он замеряет по вертикали, по барометру (скорость взлета/падения) на GPS в таком случае надежды нет, только барометр. Во первых GSM имеет свойство терять спутники, во вторых считает высоту не всегда корректно.
По сути, с кодом уже все, более менее, ровно. Основная заморочка была с внезапными ответами от GSM. Софтовое управление потоком решило проблему. Пока остановился на варианте сразу после одного из прерываний  включать поток от модуля, через inkey проверять идёт ли символ, если идёт то через input забирать строку, закрывать поток и уходить в обработку этой строки. И так по кругу, пока inkey не станет забирать нули. В основном, все строки обрабатываются около 50мс. Что хватает с головой. Приём смс, распознавание номера отправителя и распознавание текста самое долгое. Около 100мс. К сожалению, в тексте принятого СМС сообщения всегда не хватает первых двух символов. Видимо, теряются когда мк отвлекается на команду GSM модулю, чтобы прекратил передачу.

Признаться честно, с аппаратным никогда не имел дел. Да и с МК начал "дружить" недавно. Если бы не бейсик, наверное, до сих пор бы не знал как к ним подойти. Tiny88 выбрал потому что в Китае стоит копейки. Любая Atmega в разы дороже. А шанс потерять изделие велик. То спутники теряются, то сеть не ловит. Поэтому максимально дёшево, надёжно и чтобы собиралось "на коленке".
На счёт $timeout. В хелпе баскома написано, что и на soft uart действует. Вот только я туплю, не могу понять в чем смысл её использования? Для чего её применять? Что означает цифра к которой она приравнивается? Как понять какую цифру задавать?

Отредактировано Nec (2023-01-07 15:41:20)

Sim800 в Китае на сегодняшний день, около 200р. Neo-6 примерно столько же. Аттини88 около 100р. Подобные ей ардуино (чтобы плату не травить) от 250р. Вот и вся математика.
Барометр (bmp180) пляшет до двух метров в покое. Шумы, ветер и прочее. Но, для моих целей вполне годится и опробован не один раз. А вот GSM кровушки попил. Крайний раз программу зациклил в каком то месте, но чудом конечные координаты прислал. Вот и решил заморочиться от и до.
Касаемо $timeout, не совсем понятно. В хелпе написано, что при input он будет перебирать каждый символ до окончания. До окончания чего? Длины переменной? То есть, при
Dim stroka As string*5
Input#1, stroka
он будет перебирать 5 символов (каждый по сколько то времени, зависит от значения), если в порт ничего не будет идти?
Есть ли какое-то, хотя бы примерное, понимание зависимости время-частота-значение?

Нет, за горизонт ничего улетать точно не будет. Есть планы перейти на LoRa. Но тут нюансы.
Во первых, низкая скорость передачи данных. Но это решаемо.
Во вторых, 1вт греется за 1 минуту до 60-70 градусов (по слухам). 100мвт маловато будет, скорее всего.
В третьих, в смс ссылка на гугл карты с координатами. Одно устройство, которое всегда в кармане. Удобно. А если привязывать LoRa к телефону, то это нужно организовать Bluetooth связь между телефоном и трансмиттером, да и какое-то приложение писать под андройд.
Думаю, ближе к лету, прикуплю несколько LoRa модулей, побалуюсь ими
