IDok написал(а):
калькулятор выдает какие-то немеряные тыщщи микрофарад, а при входном 5В так вообще за пределы по току вылетаем. хотя можно и от 12В запитаться
Вы шутите
Найдено в google за пару минут
Поделиться322018-05-20 21:14:39
sasha_1973 написал(а):
Вы шутите
Поделиться332018-05-20 21:36:06
- Администратор
- Откуда: Россия
- Зарегистрирован: 2016-01-19
- Приглашений: 0
- Сообщений: 2623
- Уважение: [+556/-12]
- Позитив: [+598/-1]
- Пол: Мужской
- Провел на форуме:
2 месяца 4 дня - Последний визит:
Сегодня 17:23:14
IDok написал(а):
Входные данные:
Uвх В 5
Uвых В 12
Iвых мA 50
Uпульс мВ(pp) 100
Fмин кГц 10
Результат расчета:
Ct=3394 пФ
Ipk=660 мA
Rsc=0.455 Ом
Lmin=514 мкГн
Co=382 мкФ
R=180 Ohm
R1=3.3k R2=68k (27.01В)
И где тут "немеряные тыщщи микрофарад" ?
Отредактировано Nord (2018-05-20 21:36:25)
Поделиться342018-05-20 21:40:10
Nord написал(а):
И где тут "немеряные тыщщи микрофарад" ?
там же, где Uвых = -27
Поделиться352018-05-20 21:56:55
- Администратор
- Откуда: Россия
- Зарегистрирован: 2016-01-19
- Приглашений: 0
- Сообщений: 2623
- Уважение: [+556/-12]
- Позитив: [+598/-1]
- Пол: Мужской
- Провел на форуме:
2 месяца 4 дня - Последний визит:
Сегодня 17:23:14
IDok написал(а):
Nord написал(а):И где тут "немеряные тыщщи микрофарад" ?
там же, где Uвых = -27
При тех же исходных, только -27:
Ct=3490 пФ
Ipk=785 мA
Rsc=0.382 Ом
Lmin=445 мкГн
Co=393 мкФ
R1=3.3k R2=68k (27.01В)
Получили прибавку в 11 мкФ...
Опять не вижу ничего "немерянного"...
Отредактировано Nord (2018-05-20 21:58:44)
Поделиться362019-01-15 13:02:43
оживлю раздел вопросами:
- использовать К155ИД1 (или его зарубежный аналог) это "фу" или нормально? а то ругаются на нее, и засветка и выгорает быстро...
- что можно использовать в качестве ГРИ в протеусе? ну не семисегментник же...
Поделиться372019-01-15 13:34:26
- Администратор
- Откуда: Россия
- Зарегистрирован: 2016-01-19
- Приглашений: 0
- Сообщений: 2623
- Уважение: [+556/-12]
- Позитив: [+598/-1]
- Пол: Мужской
- Провел на форуме:
2 месяца 4 дня - Последний визит:
Сегодня 17:23:14
IDok написал(а):
- использовать К155ИД1 (или его зарубежный аналог) это "фу" или нормально? а то ругаются на нее, и засветка и выгорает быстро...
При соблюдении условий свое отработает однозначно.
Лично я бы выбрал 155, а не аналог. Запас жизнестойкости у "нас" выше...
Рекомендации по применению
При работе ИС с газоразрядными индикаторами для исключения подсветки цифр необходимо, чтобы зажигание индикатора происходило при токе катода не менее 50 мкА, для чего напряжение на выходе дешифратора должно быть не более 55 В. Ограничение напряжения на закрытых выводах до 60 В и менее осуществляется путем подключения к выводам ИС внешних резисторов, стабилитронов, диодных матриц с общим катодом с подпором от резистивного делителя напряжения. При управлении работой газоразрядных индикаторов допускается эксплуатация ИС с напряжением на закрытых выходах более 60 В (на пробойных участках вольт-амперных характеристик внутренних ограничительных стабилитронов).При этом режиме эксплуатации наработка ИС составляет 500 ч. Значение параметров выходное пробивное напряжение и выходной пробивной ток характеризуют внутренние ограничительные стабилитроны на выходе ИС.
Взято отсюда http://chiplist.ru/chips/K155ID1/
IDok написал(а):
- что можно использовать в качестве ГРИ в протеусе? ну не семисегментник же...
Управлять 7-сег. этим дешифратором вряд ли получится...
Просто св/диоды и номерочки им подписать.
А ГРИ в Протеусе нет ?
Поделиться382019-01-15 14:05:39
Nord написал(а):
А ГРИ в Протеусе нет ?
в 7м не нашел
Nord написал(а):
Просто св/диоды и номерочки им подписать
ну, видимо. хотя 40 светодиодов... или 60...
Nord написал(а):
При соблюдении условий свое отработает однозначно
спасибо, добрый человек
Поделиться392019-01-15 14:22:47
- Администратор
- Откуда: Россия
- Зарегистрирован: 2016-01-19
- Приглашений: 0
- Сообщений: 2623
- Уважение: [+556/-12]
- Позитив: [+598/-1]
- Пол: Мужской
- Провел на форуме:
2 месяца 4 дня - Последний визит:
Сегодня 17:23:14
IDok написал(а):
в 7м не нашел
Вечером погляжу в 8-м
IDok написал(а):
хотя 40 светодиодов... или 60...
В Протеусе есть св/д линейки, вроде даже х10.
Пользовался в проектах.
Поделиться402019-01-15 14:25:46
Nord написал(а):
св/д линейки
да, вариант
Поделиться412019-01-15 17:35:48
Nord написал(а):
Вечером погляжу в 8-м
можешь не смотреть, нету. зато есть неонка и можно вместо светиков ее напихать
Поделиться422019-01-15 18:11:56
- Администратор
- Откуда: Россия
- Зарегистрирован: 2016-01-19
- Приглашений: 0
- Сообщений: 2623
- Уважение: [+556/-12]
- Позитив: [+598/-1]
- Пол: Мужской
- Провел на форуме:
2 месяца 4 дня - Последний визит:
Сегодня 17:23:14
IDok написал(а):
можешь не смотреть, нету. зато есть неонка и можно вместо светиков ее напихать
А смысл ?
Экран от этого неоновым не станет, зато гемора с АС элементами при симуляции схватить можно...
Тормозные они до ужаса...
Поделиться432020-05-26 17:49:53
- Активный участник
- Откуда: Ростов-на-Дону
- Зарегистрирован: 2011-01-08
- Приглашений: 0
- Сообщений: 1037
- Уважение: [+336/-6]
- Позитив: [+125/-10]
- Пол: Мужской
- Провел на форуме:
10 дней 6 часов - Последний визит:
Вчера 21:22:05
Натолкнулся в инете и немножко припух
https://past-indicator.ru/catalog
Поделиться442020-05-26 22:06:19
- Активный участник
- Зарегистрирован: 2012-05-16
- Приглашений: 0
- Сообщений: 265
- Уважение: [+49/-0]
- Позитив: [+722/-0]
- Провел на форуме:
4 месяца 8 дней - Последний визит:
2024-11-15 22:06:04
sva-don написал(а):
и немножко припух
Сделано красивенько, а "Богатых Буратин" готовых платить за поделку предостаточно!
Поделиться452020-05-27 10:07:53
- Активный участник
- Откуда: Москва
- Зарегистрирован: 2011-05-11
- Приглашений: 0
- Сообщений: 2632
- Уважение: [+233/-37]
- Позитив: [+164/-62]
- Пол: Мужской
- Возраст: 48 [1976-07-28]
- Провел на форуме:
20 дней 15 часов - Последний визит:
2023-12-23 17:59:39
Ой, а истории понапридумывали.
И самое смешное: "в рассрочку 0%". Прямо для "Богатых Буратин".
Поделиться462024-04-01 18:18:07
добрый вечер. оживлю тему парой вопросов.
первый - как лучше у ГРИ управлять яркостью? делителем таймера или напряжением анода? если второе - то опять же как?
второй - как гасить неиспользуемый разряд (например первый Ноль)? выключением анода только? у 155ИД1 вроде нет такого состояни, когда по всем выходам "ничего"
Поделиться472024-04-01 19:40:25
- Активный участник
- Откуда: г. Нежин Украина
- Зарегистрирован: 2016-06-16
- Приглашений: 0
- Сообщений: 457
- Уважение: [+104/-1]
- Позитив: [+144/-5]
- Пол: Мужской
- Провел на форуме:
1 месяц 15 дней - Последний визит:
Сегодня 18:36:10
IDok написал(а):

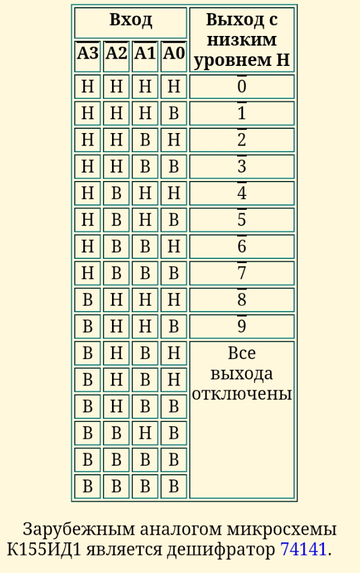

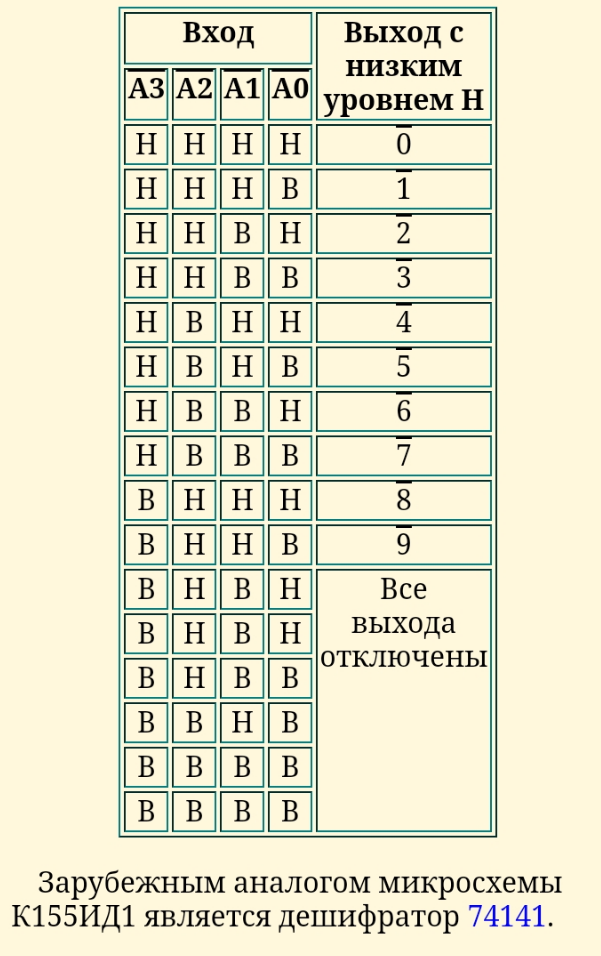

у 155ИД1 вроде нет такого состояни, когда по всем выходам "ничего"
Есть такое состояние.
IDok написал(а):
напряжением анода? если второе - то опять же как?
Пишут, что это неэффективно.
ГРИ – резко нелинейный прибор и управлять его яркостью аналоговым способом изменением напряжения – очень сложно из-за высокой крутизны характеристики ток – приложенное напряжение. В области малых яркостей газовый разряд становится неустойчивым
Поделиться482024-04-01 19:49:23
Andrusha
спасибо. так как я использую 155ид1, то способ управления яркостью из статьи не подойдет. остается делитель таймера?
Поделиться492024-04-01 20:06:54
- Активный участник
- Откуда: г. Нежин Украина
- Зарегистрирован: 2016-06-16
- Приглашений: 0
- Сообщений: 457
- Уважение: [+104/-1]
- Позитив: [+144/-5]
- Пол: Мужской
- Провел на форуме:
1 месяц 15 дней - Последний визит:
Сегодня 18:36:10
IDok написал(а):
остается делитель таймера?
Получается - так. Никогда с такими индикаторами дела не имел, поэтому что-то конкретное подсказать не смогу. В той статье, по моей ссылке, есть ссылка на котов, может там что нужное найдёте.
Поделиться502024-04-06 19:03:34
следующий вопрос - как погасить неиспользуемые лампы (что бы вместо 0 лампа просто гасла)? если выставить на дешифраторе все 1, то лампы еле-еле светят "1" (вот прям в пол-спиральки), если пытаюсь отключать аноды - тоже какая-то ересь вылазит (неиспользуемые лампы гасятся, но на используемых загораются сразу все цифры)
Поделиться512024-04-06 19:59:18
- Активный участник
- Откуда: г. Нежин Украина
- Зарегистрирован: 2016-06-16
- Приглашений: 0
- Сообщений: 457
- Уважение: [+104/-1]
- Позитив: [+144/-5]
- Пол: Мужской
- Провел на форуме:
1 месяц 15 дней - Последний визит:
Сегодня 18:36:10
IDok написал(а):
если выставить на дешифраторе все 1, то лампы еле-еле светят "1" (вот прям в пол-спиральки), если пытаюсь отключать аноды - тоже какая-то ересь вылазит
А если сделать и то и другое? Отключить все выходы дешифратора и отключить анод.
Поделиться522024-04-06 20:03:23
Andrusha
это исправит первый косяк, но никак не изменит второй. но попробовать стоит, спасибо
Поделиться532024-04-21 19:49:18
Споткнулся на гашении неиспользуемых ламп (например первый 0 в часовых разрядах или две первых лампы при включении термометра). Выключаю аноды, выставляю на ИД1 неиспользуемые комбинации... лампа вроде как и гасится, но произвольная цифра горит буквально в пол-спиральки и не полностью. а иногда и не горит. причем если гашу две лампы - то первая гасится надежно, а вторая опять в пол-спиральки. Индикация динамическая. Что за ерунда и главное - как ее побороть?
Поделиться542024-04-22 02:30:06
- Администратор
- Откуда: Киев
- Зарегистрирован: 2012-10-30
- Приглашений: 0
- Сообщений: 2525
- Уважение: [+918/-17]
- Позитив: [+781/-23]
- Пол: Мужской
- Возраст: 51 [1973-08-08]
- Провел на форуме:
1 месяц 1 день - Последний визит:
2024-07-27 01:25:54
IDok написал(а):
Споткнулся на гашении неиспользуемых ламп (например первый 0 в часовых разрядах или две первых лампы при включении термометра). Выключаю аноды, выставляю на ИД1 неиспользуемые комбинации... лампа вроде как и гасится, но произвольная цифра горит буквально в пол-спиральки и не полностью. а иногда и не горит. причем если гашу две лампы - то первая гасится надежно, а вторая опять в пол-спиральки. Индикация динамическая. Что за ерунда и главное - как ее побороть?
Значит не полностью гасите !
Поделиться552024-04-22 02:32:53
- Администратор
- Откуда: Киев
- Зарегистрирован: 2012-10-30
- Приглашений: 0
- Сообщений: 2525
- Уважение: [+918/-17]
- Позитив: [+781/-23]
- Пол: Мужской
- Возраст: 51 [1973-08-08]
- Провел на форуме:
1 месяц 1 день - Последний визит:
2024-07-27 01:25:54
Как побороть ?
Ставить подтяжку к нулю или использовать 155ид1
Поделиться562024-04-22 10:16:00
- Модератор
- Откуда: Московская область
- Зарегистрирован: 2009-04-14
- Приглашений: 0
- Сообщений: 2206
- Уважение: [+260/-12]
- Позитив: [+392/-65]
- Пол: Мужской
- Возраст: 46 [1978-11-18]
- Провел на форуме:
1 месяц 11 дней - Последний визит:
Сегодня 19:04:14
у меня что-то похожее было на обычных 7-сегментных. Вылечил изменением времени отображения (паузы после отключением первой цифры и включением второй)
Вдруг и тут так получится
Поделиться572024-04-22 16:00:10
sasha_1973 написал(а):
Значит не полностью гасите !
анод выставляю в 0. как еще полнее гасить?
sasha_1973 написал(а):
Ставить подтяжку к нулю или использовать 155ид1
используется ИД1, а подтягивать кого куда? аноды к земле или катоды к плюсу?
Александр Д. написал(а):
Вылечил изменением времени отображения (паузы после отключением первой цифры и включением второй)
в подпрограмме прерывания стоит задержка 1 миллисекунда. без нее совсем фигня. (таймер0 с делителем 1 или 8, без разницы)
sasha_1973
как главному спецу по ГРИ - яркость как лучше регулировать? или проще не трогать?
Поделиться582024-04-22 19:40:49
- Администратор
- Откуда: Россия
- Зарегистрирован: 2016-01-19
- Приглашений: 0
- Сообщений: 2623
- Уважение: [+556/-12]
- Позитив: [+598/-1]
- Пол: Мужской
- Провел на форуме:
2 месяца 4 дня - Последний визит:
Сегодня 17:23:14
IDok написал(а):
а подтягивать кого куда? аноды к земле или катоды к плюсу?
Вот тут про борьбу с засветкой.
Поделиться592024-04-22 19:54:17
Nord
эту схему я видел. но это для боротьбы с засветкой нерабочих катодов в одной лампе, нет?
Поделиться602024-04-22 20:43:29
- Администратор
- Откуда: Россия
- Зарегистрирован: 2016-01-19
- Приглашений: 0
- Сообщений: 2623
- Уважение: [+556/-12]
- Позитив: [+598/-1]
- Пол: Мужской
- Провел на форуме:
2 месяца 4 дня - Последний визит:
Сегодня 17:23:14
IDok написал(а):
эту схему я видел. но это для боротьбы с засветкой нерабочих катодов в одной лампе, нет?
Разумеется. ИМХО, "мат в два хода" :
1. Добавляете эту схему на все лампы, которые планируется гасить.
2. Выходы ИД1 ставите в состояние "выключено".
Выходы ИД1 с ОК. Следовательно, потенциал на нем при закрытом выходном транзисторе будет определяться внешними цепями. В данном случае будет "минус".
А "минус" анода и "минус" на катоде что дадут ?...
Я бы поставил эти цепи на все лампы, тогда бы гарантированно зажигался только нужный катод.
Вы не забывайте, что эти "лампы" (индикаторы ИН-...) - тлеющего разряда.
Поводите вокруг работающего магнитиком - увидите весьма интересные эффекты !
